190 Powermax30 XP Manuel de service 808152
7 – Remplacement des composants de la torche

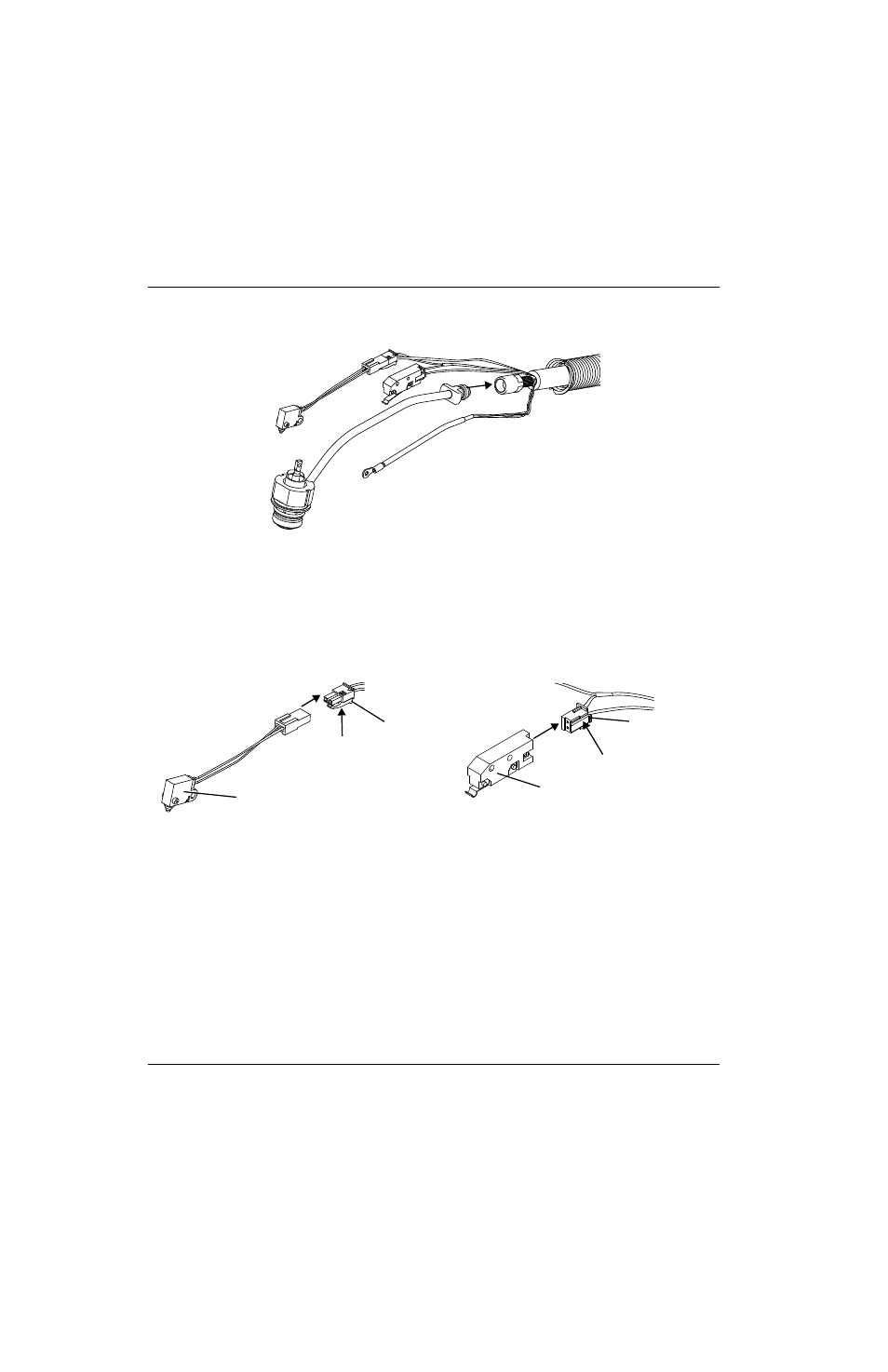

Figure 111
5. Visser à la main le corps de la torche dans le faisceau de torche neuf, plus 1/4 de tour.
6. Serrer la vis qui fixe le câble électrique de la torche au corps de la torche jusqu’à ce que la borne soit bien appuyée
contre le plongeur. (Se reporter à Figure 108 à la page 185 pour connaître la position des vis.)
7. Brancher le contacteur de détection de la buse et l’interrupteur de démarrage.
Figure 112
8. Suivre les procédures suivantes :
a. Installer tous les composants de la torche qui ont été déposés. Consulter Montage de la poignée à la page 182.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Contacteur de détection de buse
Languette Languette
Interrupteur de démarrage
