Powermax30 XP Manuel de service 808152 187
7 – Remplacement des composants de la torche
Remplacement de l’interrupteur de démarrage
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 179.

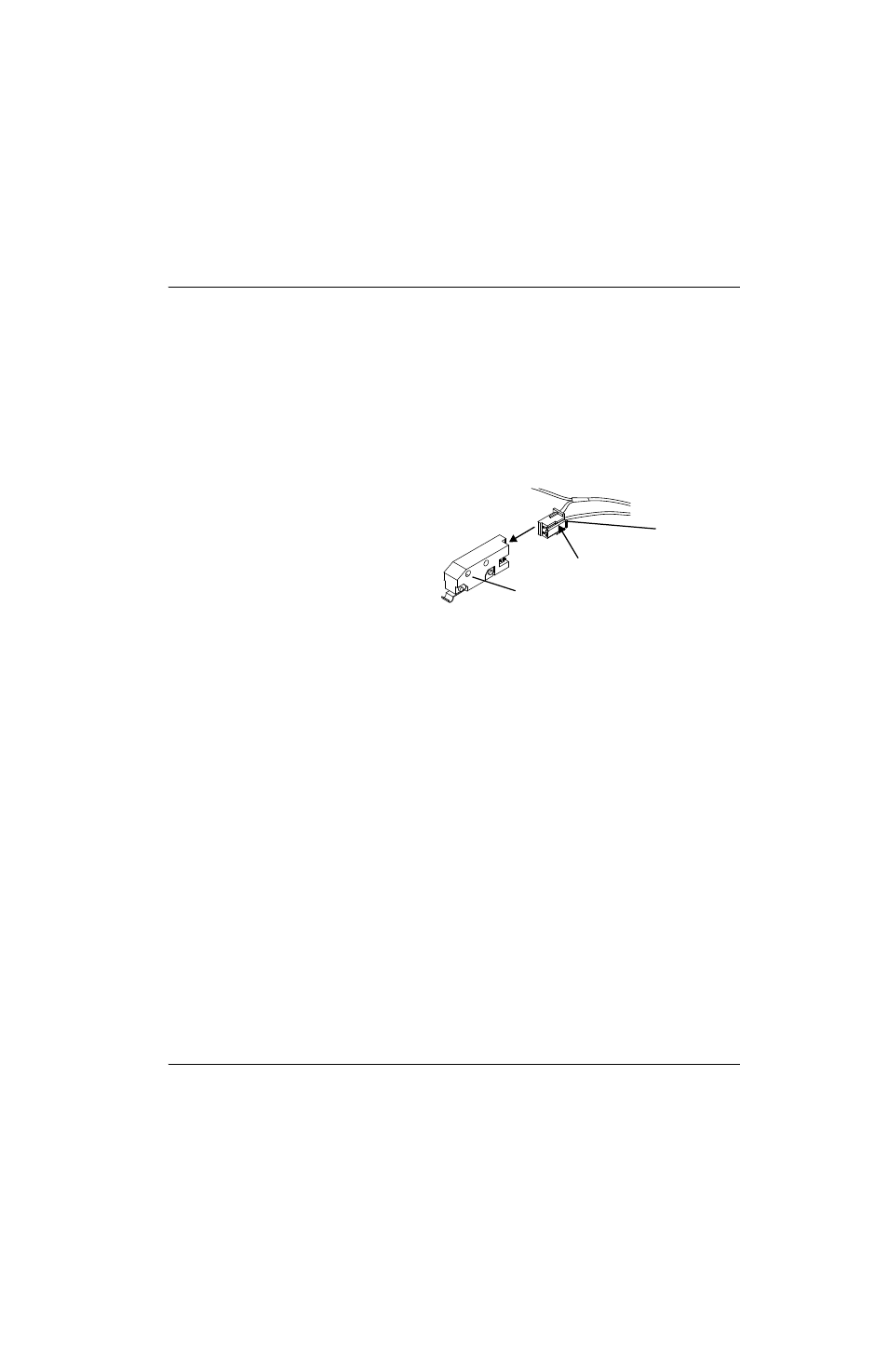

2. Débrancher l’ancien interrupteur de démarrage
en appuyant sur la languette du connecteur et
en dégageant l’interrupteur du connecteur.
3. Connecter le nouvel interrupteur de démarrage
en poussant la prise femelle dans la fiche
d’accouplement du connecteur.
4. Suivre les procédures suivantes :
a. Installer tous les composants de la torche qui
ont été déposés. Consulter Montage de la poignée à la page 182.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Kit Description
428162 Kit : Interrupteur de démarrage de torche
Languette
Interrupteur de démarrage
