Powermax30 XP Manuel de service 808152
139
6 – Remplacement des composants de la source de courant
4. Retirer le connecteur à J12 en appuyant sur la languette qui se trouve dans le logement de connexion à l’aide d’un
petit tournevis plat et en tirant par la suite le connecteur à l’extérieur en direction du panneau avant de la source
de courant.

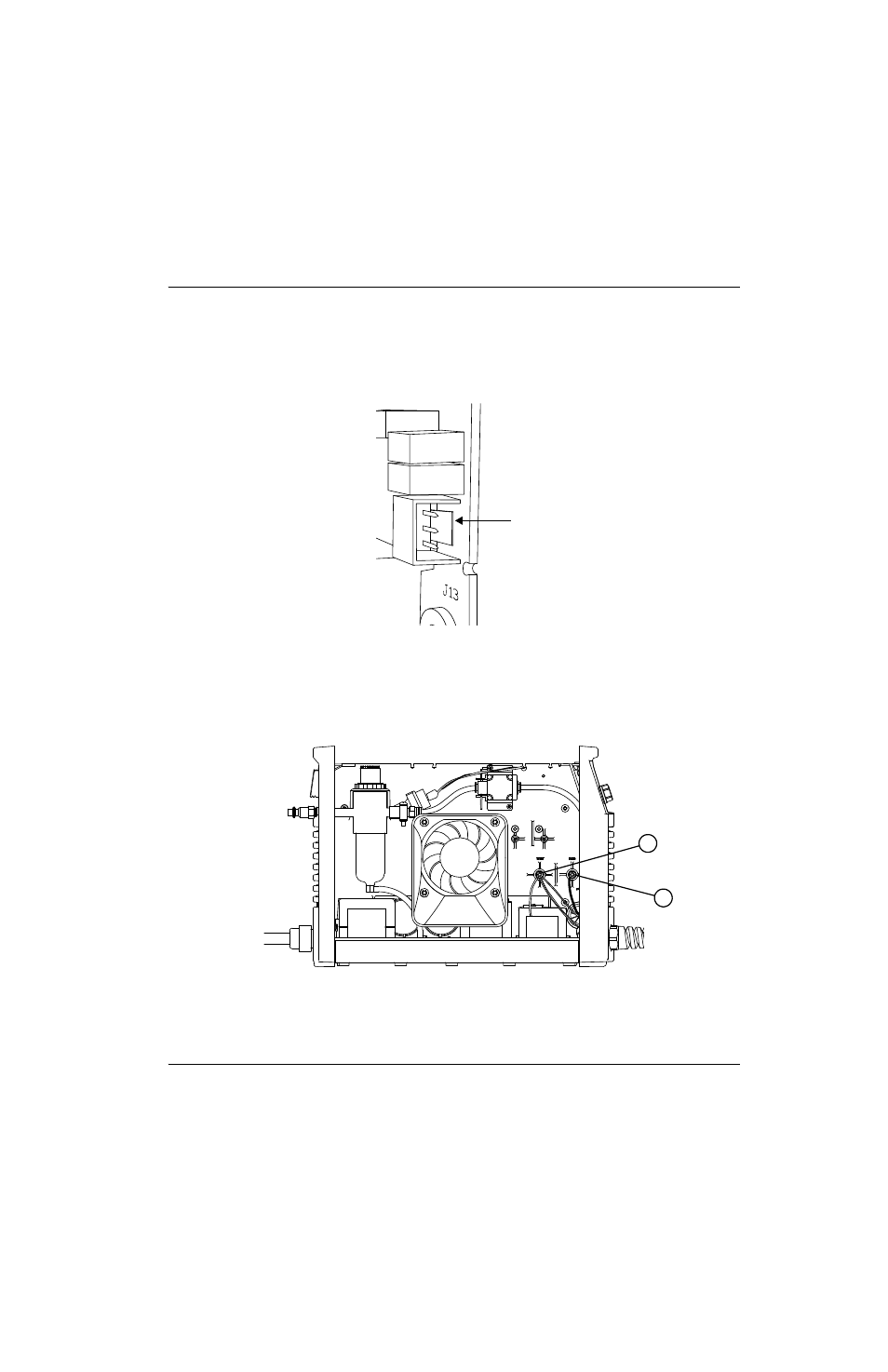

Figure 69
5. Repérer les plots qui fixent le groupe de fils blancs et le fil rouge qui relie le faisceau de torche au panneau central
de la source de courant (du côté ventilateur de la source de courant).
6. À l’aide d’un tournevis à douille de 8 mm, retirer les écrous des plots et faire glisser les cosses rondes hors des plots.
Figure 70
Pousser la languette vers le connecteur
1
2
1
Fil rouge
2
Groupe de fils blancs
