Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
7. Aligner les trous du support de vanne avec les trous du panneau central et le fixer au panneau central à l’aide des
deux vis à un couple de 11,5 kg cm.
8. Pousser pour brancher le flexible d’alimentation en gaz (qui a été retiré à l’étape 3 à la page 135) à l’intérieur
du raccord situé sur le côté du panneau arrière de l’électrovanne. (Consulter la
Prendre garde de ne pas entortiller les tuyaux pendant le montage.
9. Pousser pour brancher le flexible d’alimentation en gaz (qui a été retiré à l’étape 4 à la page 135) à l’intérieur
du raccord situé sur le côté du panneau avant de l’électrovanne.
10. Raccorder la paire de fils rose et gris de la vanne au circuit imprimé d’alimentation à J6. (Consulter la Figure 63 à la
page 134.) Faire passer les fils au travers de l’encoche du panneau central qui se trouve le plus près de
l’électrovanne.

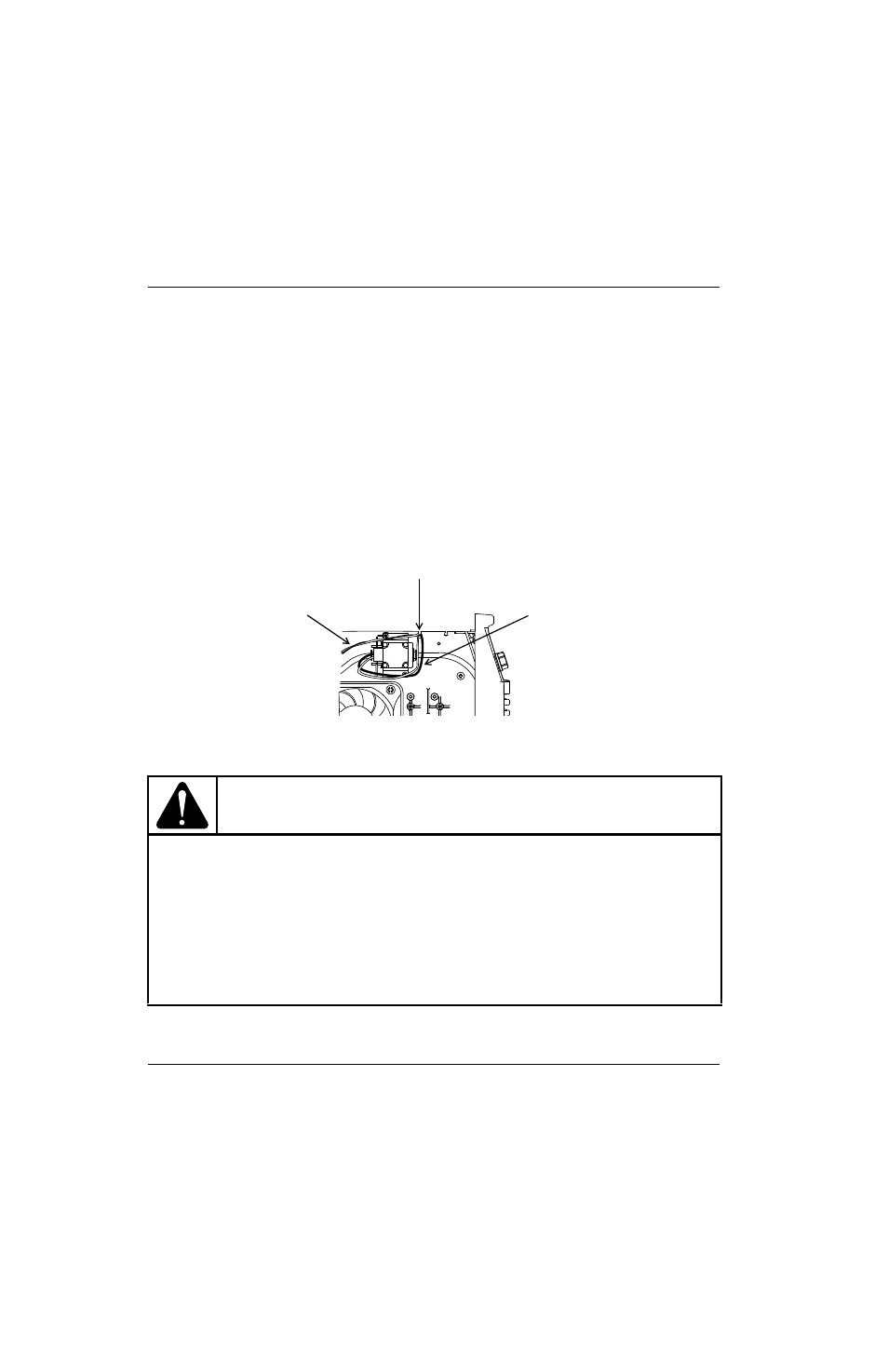

Figure 66
11. Rebrancher l’alimentation en gaz et vérifier l’étanchéité de tous les points de raccordement des raccords et des
tuyaux de l’ensemble de filtre à air/détendeur.
ATTENTION !
Les pressions d’alimentation en gaz non conformes aux spécifications de la section Spécifications
peuvent se traduire par une qualité de coupe médiocre, une durée de vie écourtée des consommables
et des problèmes de fonctionnement.
Si le degré de pureté du gaz est trop faible ou en présence de fuites dans les raccords ou dans les
tuyaux d’alimentation :
Les vitesses de coupe peuvent diminuer.
La qualité de coupe peut se détériorer.
La capacité d’épaisseur de coupe peut diminuer.
La durée de vie des consommables peut être écourtée.
Faire passer les fils rose et gris de la vanne au travers de cette encoche située sur le panneau central.
Paire de fils de pressostat
Paire de fils d’électrovanne
