120 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
Remplacement du ventilateur
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.

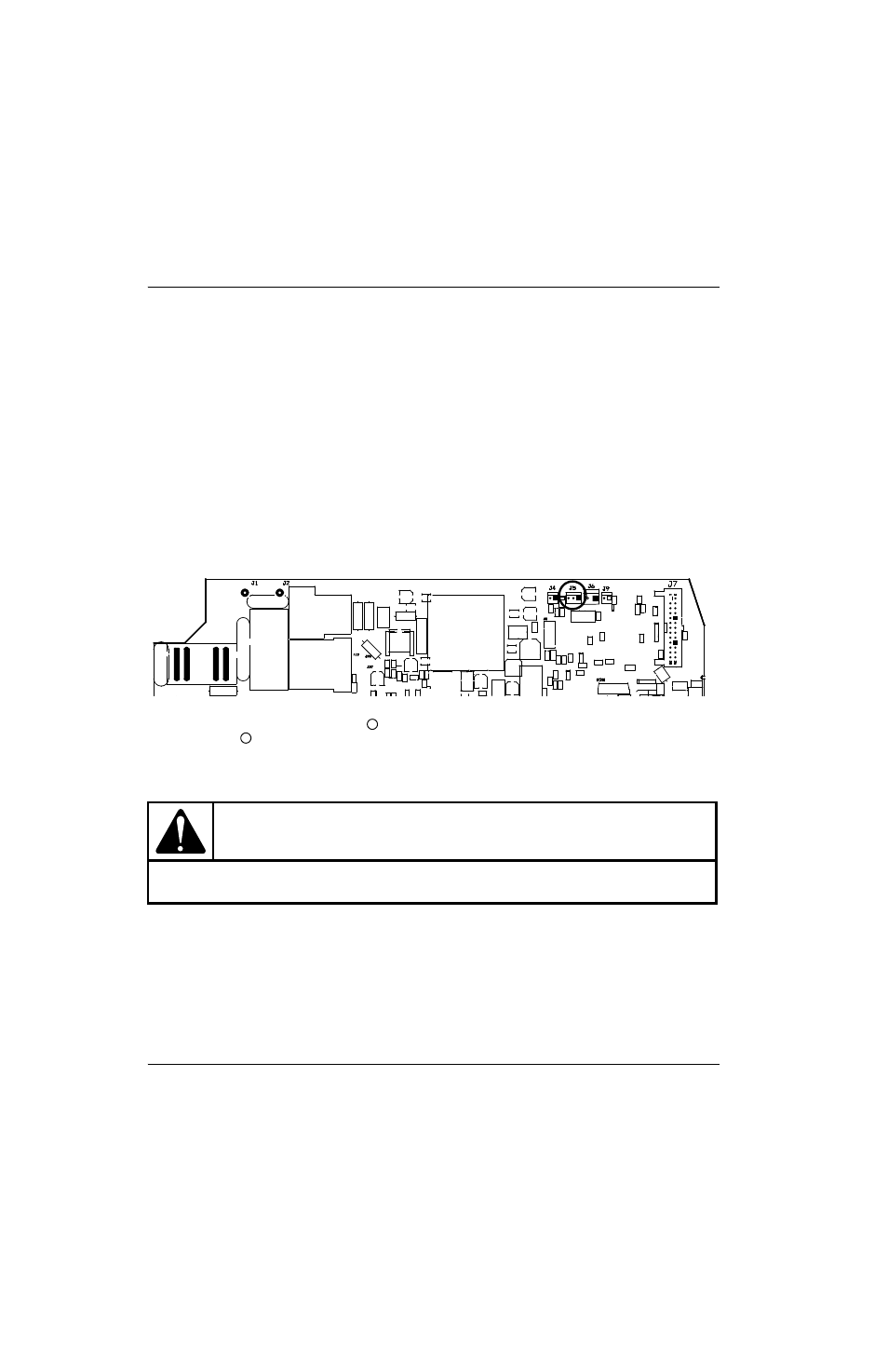

2. Détacher le connecteur de J5 du circuit imprimé d’alimentation. (Consulter la Figure 53.) Il peut s’avérer nécessaire
de soulever le bord supérieur de la barrière de composant pour voir le connecteur.
Figure 53
3. Retirer avec soin le plénum du ventilateur en le tirant tout droit hors du boîtier du ventilateur pour dégager les
quatre agrafes situées à chaque coin du plénum. Consulter la Figure 54.
 Au besoin, utiliser des pinces à bec fin pour comprimer et dégager les deux agrafes du coin
supérieur du plénum avant de dégager les deux agrafes inférieures du boîtier du ventilateur.
Numéro de kit Description
428236 Kit : Ensemble de ventilateur avec plénum
ATTENTION !
Prendre soin de ne pas appliquer trop de pression sur une des agrafes lors du démontage du plénum
du ventilateur.
1
2
