Hypertherm Powermax30 XP Rev.1 Service manual Manuel d'utilisation
Page 78
78
Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système

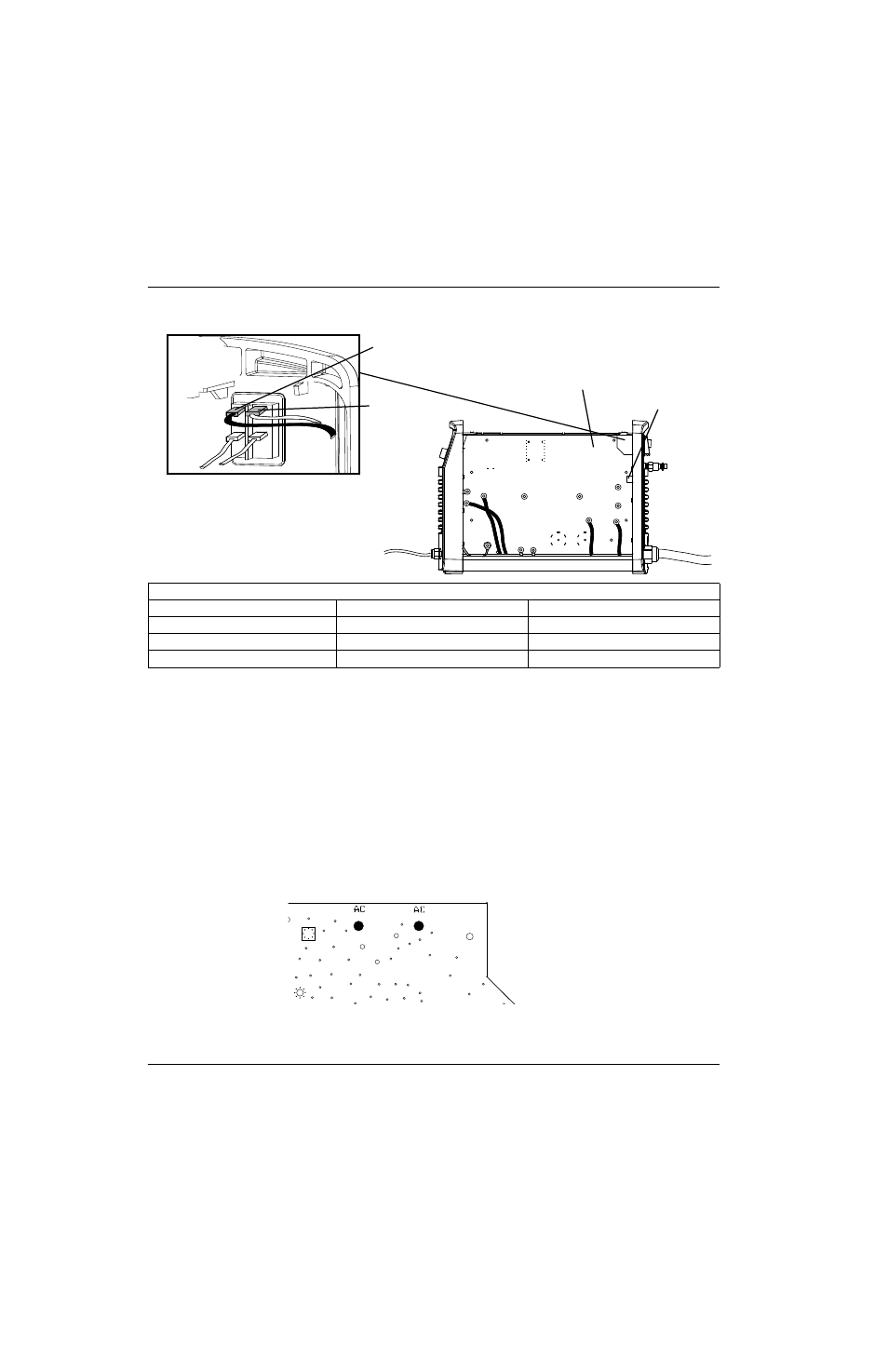

Figure 14
6. Si la tension alternative est incorrecte, vérifier que le système est bien alimenté. En l’absence de courant
d’alimentation, vérifier si le cordon d’alimentation n’est pas endommagé et le remplacer au besoin. (Consulter
du cordon d’alimentation et du serre-câble à la page 102.)
7. Si la source de courant et le cordon d’alimentation fonctionnent correctement, débrancher à nouveau le cordon
d’alimentation et rebrancher les deux fils dans l’interrupteur d’alimentation.
8. Rebrancher l’alimentation électrique, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
9. Mesurer la tension alternative entre J1 et J2 (identifiés « AC » à l’arrière du circuit imprimé d’alimentation). Cette
valeur doit être identique à celle de la tension secteur d’entrée. Dans le cas contraire, vérifier l’interrupteur
d’alimentation et le remplacer au besoin.
Figure 15
10. Si la DEL de mise sous tension est toujours allumée, effectuer Test 2 – Vérification de la tension du circuit imprimé
Sources de courant monophasées
Identificateur
Couleurs des fils CSA
Couleurs des fils CE/CCC
L (sous tension)
Noir
Marron
N (neutre)
Blanc
Bleu
PE (terre)
Vert
Vert/jaune
N
L
PE
J1, J2 (c.a.)
