Powermax30 XP Manuel de service 808152 147
6 – Remplacement des composants de la source de courant
7. Dévisser l’écrou de retenue servant à fixer le filtre à air/détendeur au support du panneau central.
Consulter la Figure 76.
8. Écarter le bas de l’ensemble filtre à air/détendeur et du pressostat de la source de courant, puis faire glisser
l’ensemble hors du support. Au besoin, incliner doucement le haut du panneau arrière pour l’écarter de la source
de courant lors du retrait de l’ensemble.

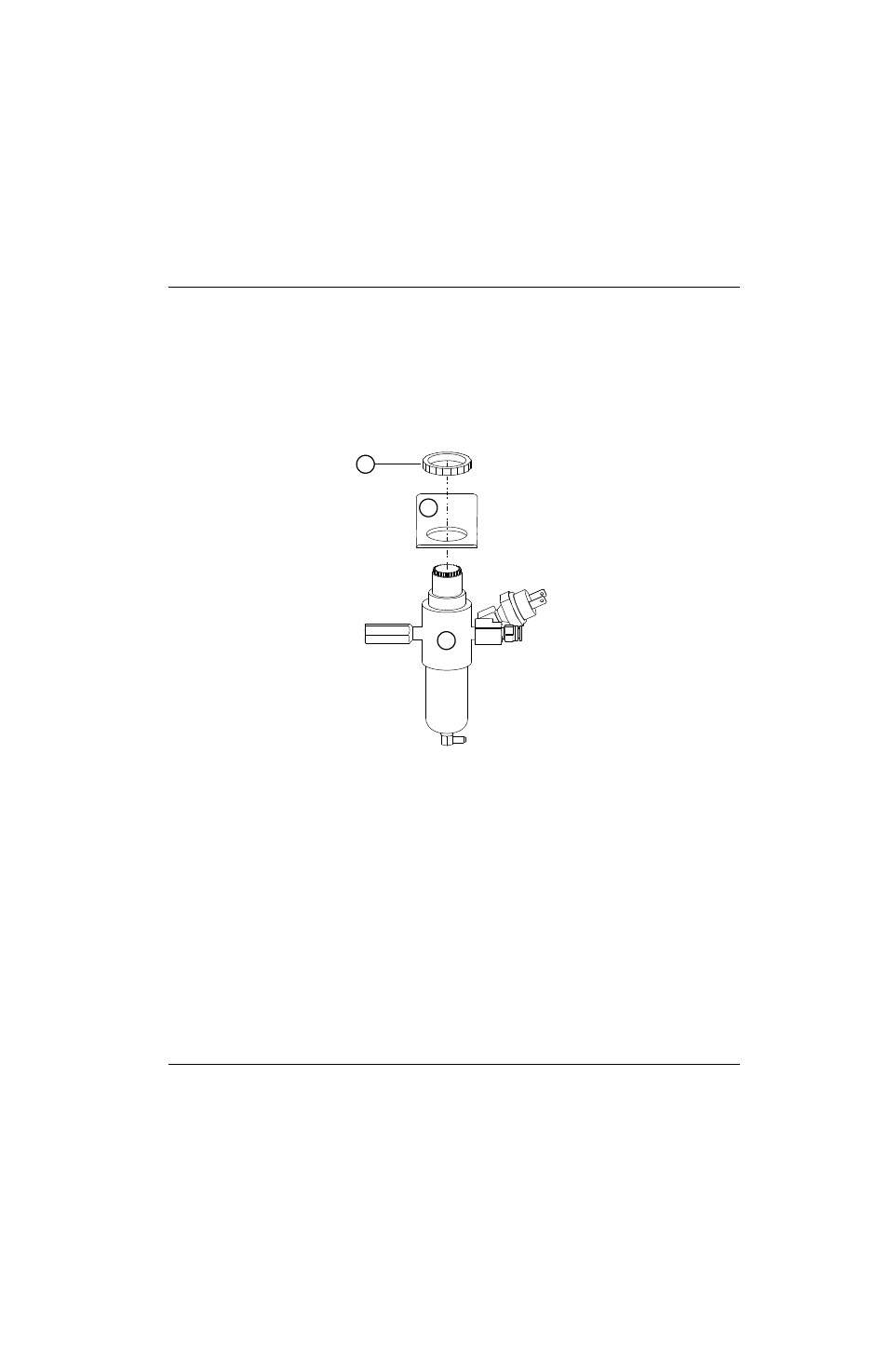

Figure 76
2
3
1
1 Écrou de retenue
2 Support de panneau central
3 Filtre à air/détendeur
