7 – Remplacement des composants de la torche
8. Faire glisser le contacteur de détection de la buse de sa tige de montage. (Consulter la Figure 105.)

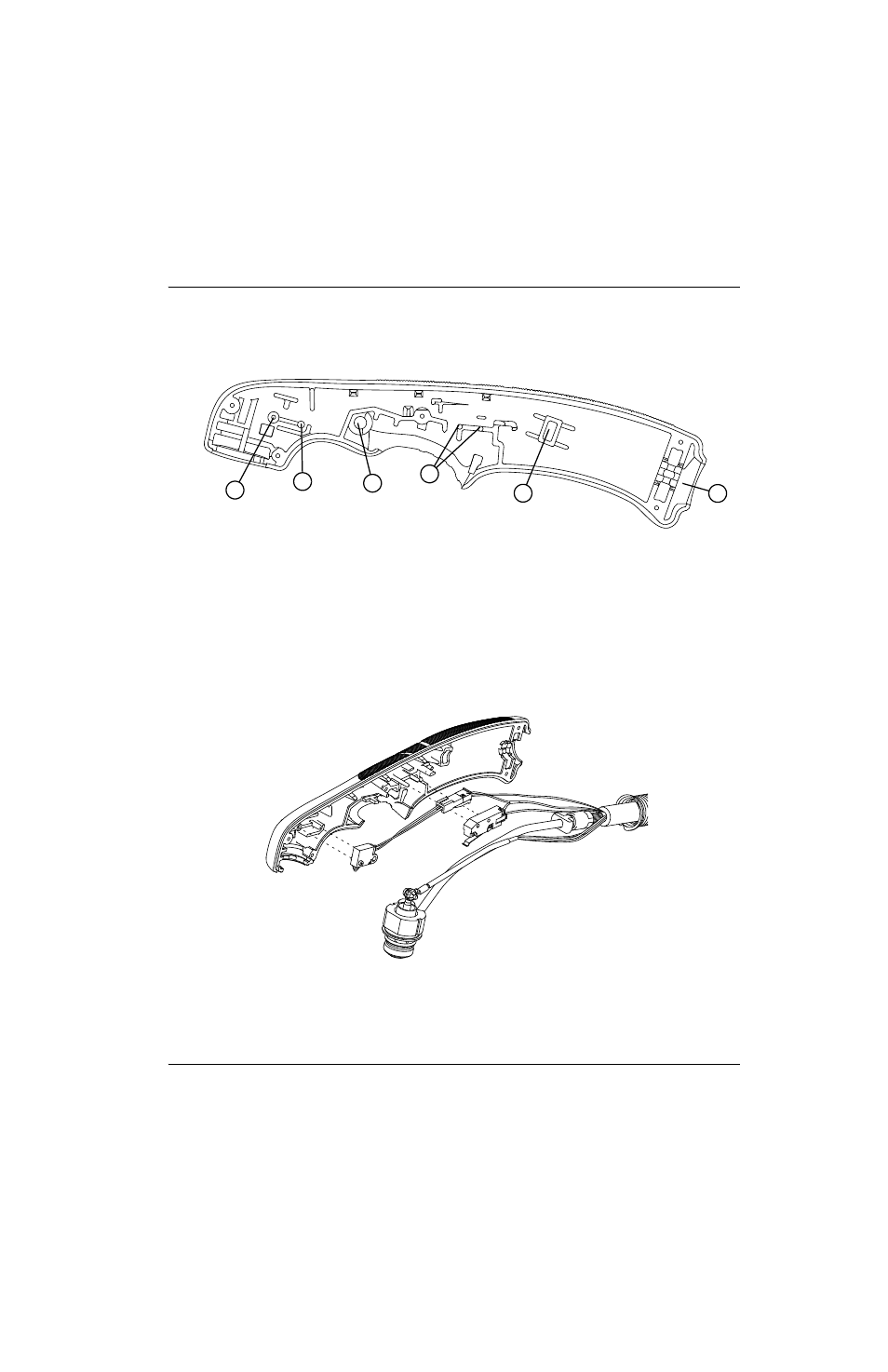

Figure 104
9. Glisser l’interrupteur de démarrage pour le sortir des deux tiges de montage.
Figure 105
1
2 3
4
5 6
1 Trou pour la tige du contacteur de détection de la
buse
2 Tige de montage du contacteur de détection de la
buse
3 Trou du pivot de la gâchette
4 Tiges de montage de l’interrupteur de démarrage
5 Logement de la bride du collet du tuyau de gaz
6 Encoche du serre-câble
