116 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant

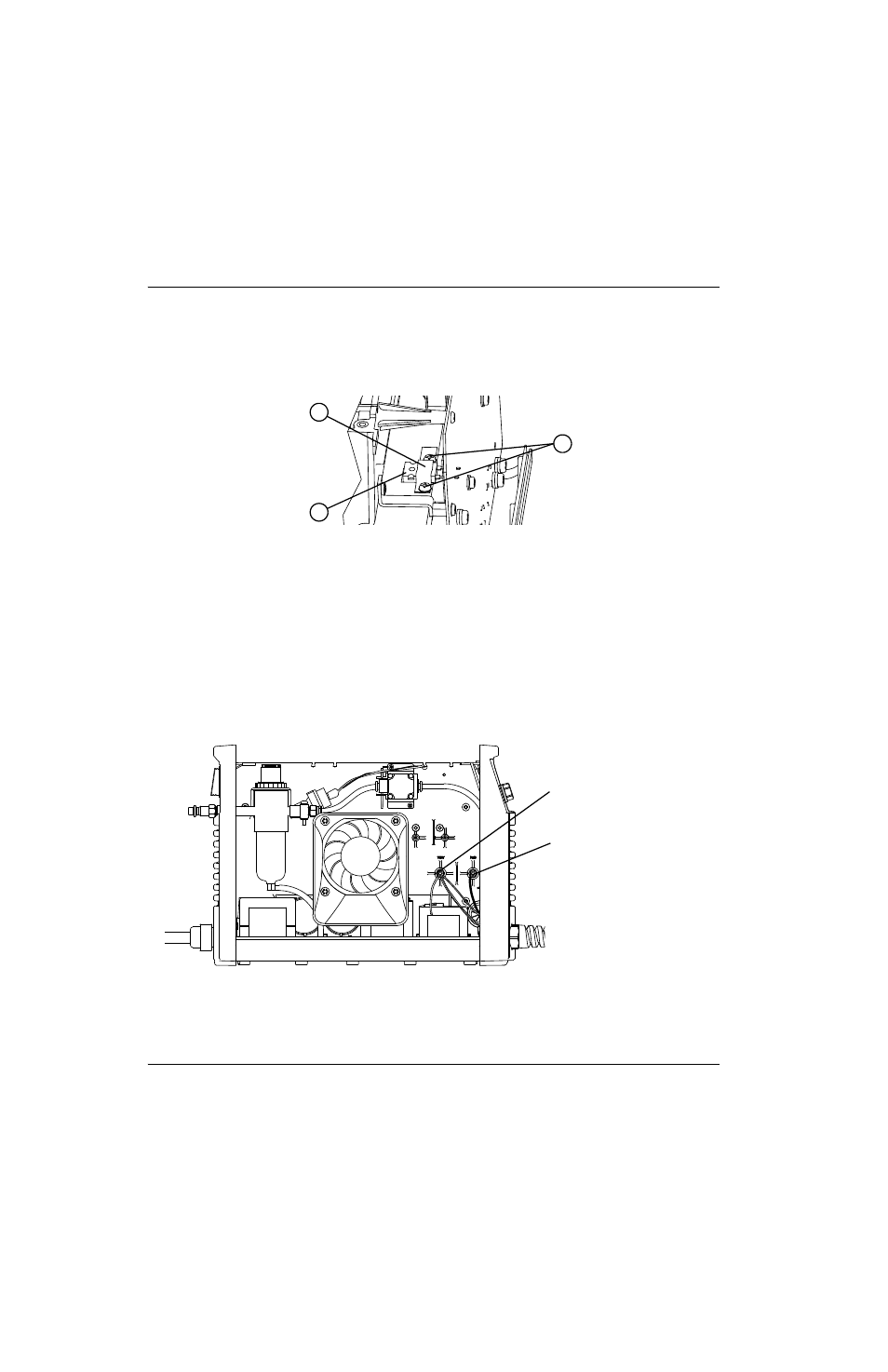

8. Retirer les deux vis de l’agrafe à ressort du transistor à effet de champs située en haut du dissipateur thermique et
retirer l’agrafe à ressort.
Figure 49
9. Déconnecter les deux câbles du bas (les deux sont blancs) de l’interrupteur d’alimentation.
10. Utiliser un tournevis à douilles de 8 mm pour retirer les écrous qui fixent les fils rouge et blanc aux plots situés sur le
côté ventilateur de la source de courant. Les plots sont identifiés par « RED » et « WHT ».
11. Faire passer les câbles rouge et blanc par le trou du panneau central de la source de courant.
Figure 50
12. En procédant par le côté du circuit imprimé d’alimentation de la source de courant, pousser vers le bas les câbles
déconnectés pour dégager l’espace.
13. Retirer le circuit imprimé d’alimentation hors de la source de courant et le mettre de côté.
1
2
3
1 Agrafe à ressort
2 Transistor à effet de champ
3 Vis du transistor à effet de champ
Blanc (« WHT »)
Rouge (« RED »)
