7 – Remplacement des composants de la torche
7. Comprimer le ressort de la gâchette dans la partie avant de la gâchette.
Glisser la gâchette et le ressort en place.
8. En s’assurant de ne pas pincer les fils avec la poignée, aligner la moitié gauche
de la poignée avec la moitié droite. S’assurer que les pivots de la gâchette sont situés
dans les trous de pivot de la gâchette. (Consulter la
Figure 106 à la page 182.)
9. Monter les vis de la poignée.
10. Installer les consommables.
11. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Remplacement du corps de la torche
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 179.
2. Retirer la vis qui fixe le câble électrique de la torche au corps de la torche. Mettre de côté l’écrou et la vis.

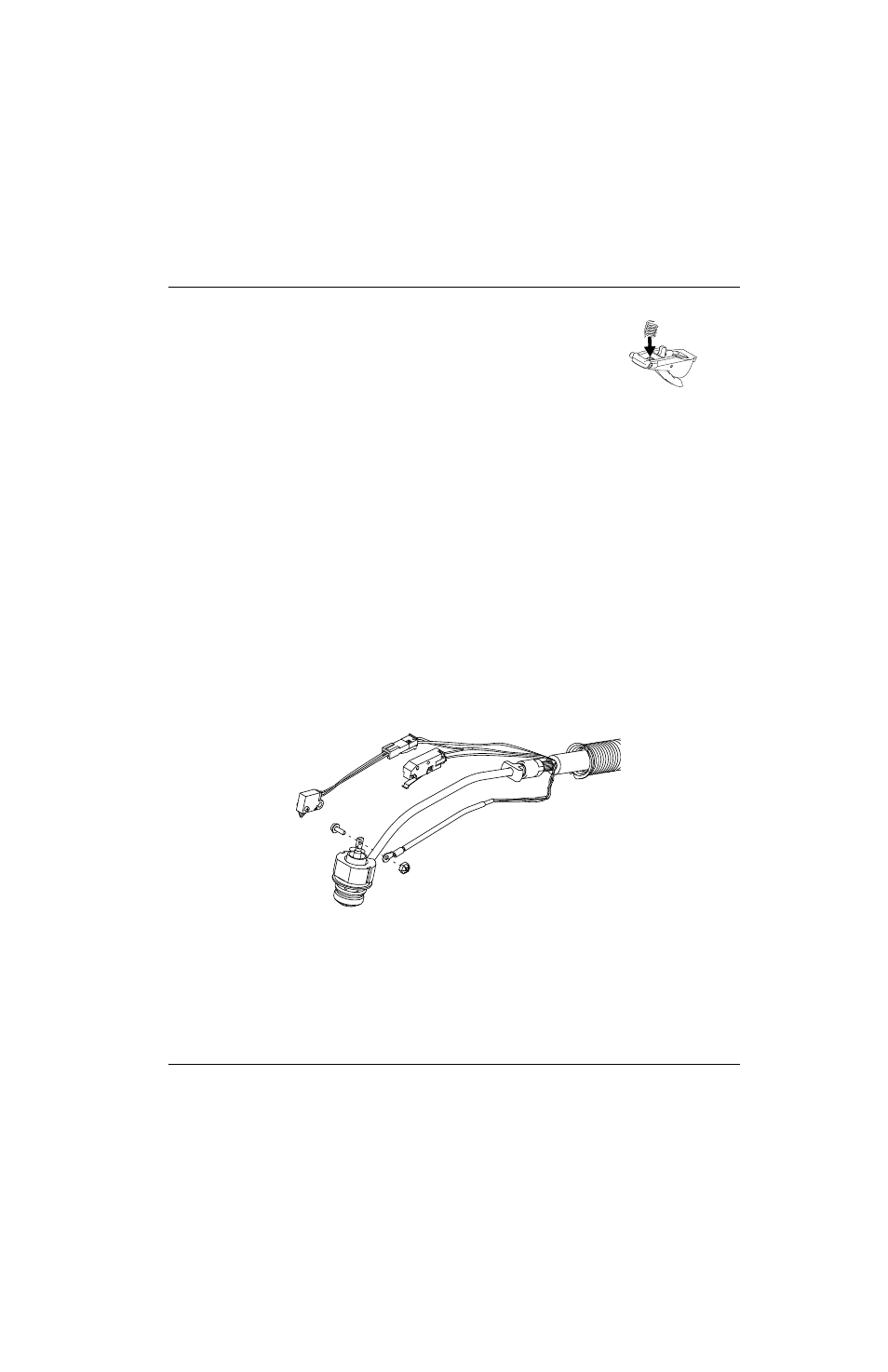

Figure 108
Kit Description
428178 Kit : Corps de torche Duramax LT (comprend un joint torique)
