Powermax30 XP Manuel de service 808152 125
6 – Remplacement des composants de la source de courant

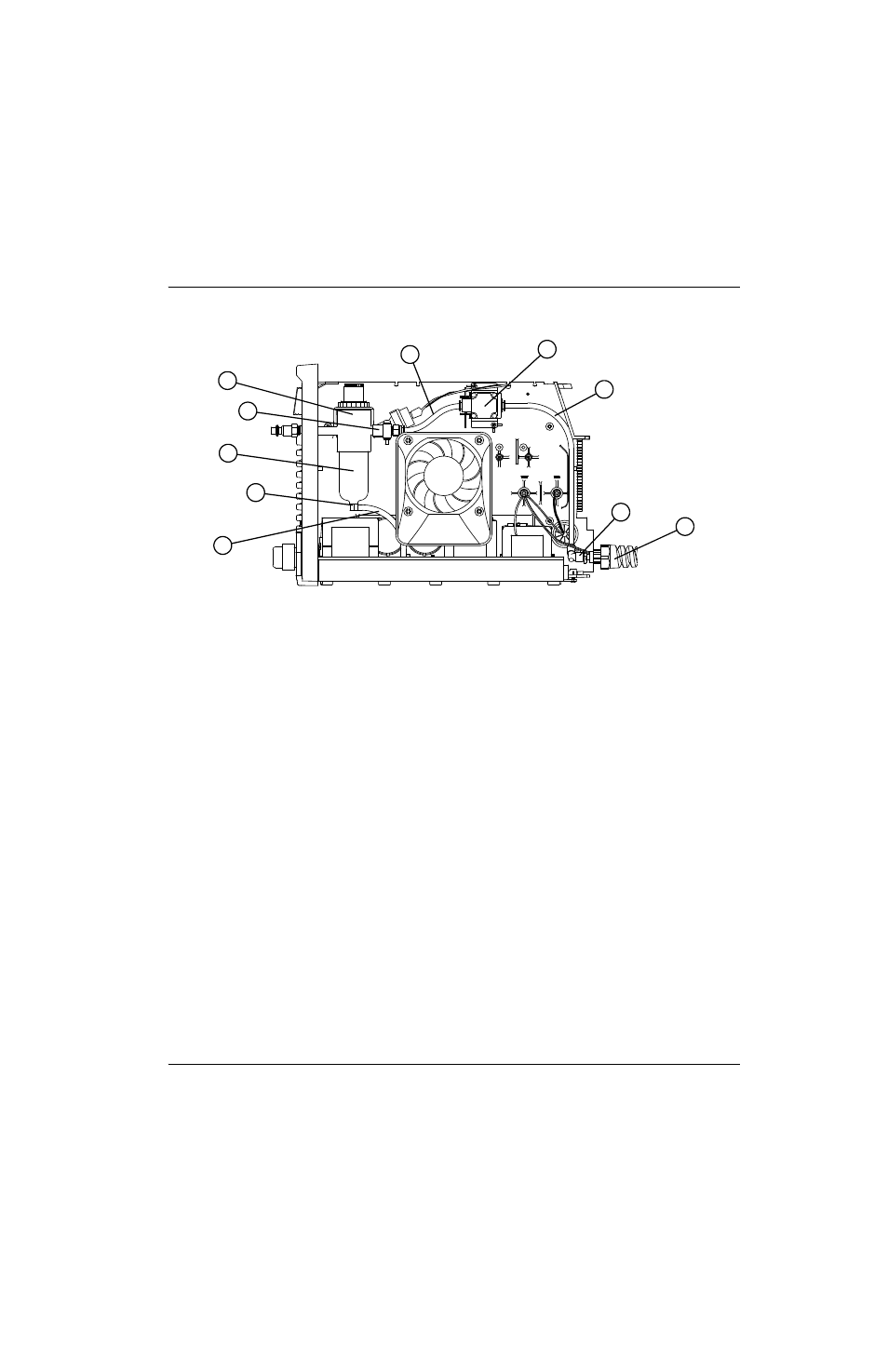

Figure 57
Montage du tuyau de vidange, des flexibles d’alimentation en gaz et du raccord à 90°
 Prendre garde de ne pas entortiller les tuyaux pendant le montage.
1. Pousser une des extrémités du tuyau de vidange sur le raccord situé en bas de la cuve de filtre à air. Consulter
la Figure 57 à la page 125.
2. Insérer l’autre extrémité du tuyau de vidange dans l’orifice situé sur le socle de la source de courant.
3. Installer le nouveau flexible d’alimentation en gaz qui relie le filtre à air/détendeur et l’électrovanne :
a. Pousser pour brancher une des extrémités du tuyau neuf dans le raccord en T en laiton du filtre à air/détendeur.
(Consulter la Figure 56 à la page 123.)
b. Pousser pour brancher l’autre extrémité du tuyau neuf dans le raccord situé du côté du panneau arrière
de l’électrovanne.
 Ce kit comprend un flexible d’alimentation en gaz supplémentaire qui n’est pas utilisé
dans le système Powermax30 XP.
1
2
6
3
4
5
7
8
9
10
1 Filtre à air/détendeur
2 Raccord en T en laiton
3 Cuve de filtre à air
4 Raccord
5 Tuyau de vidange
6 Faisceau de torche
7 Raccord à 90° en plastique pour faisceau de torche
8
Flexible d’alimentation en gaz reliant l’électrovanne
au faisceau de torche
9 Électrovanne
10
Flexible d’alimentation en gaz reliant le filtre à
air/détendeur et l’électrovanne
