184 Powermax30 XP Manuel de service 808152
7 – Remplacement des composants de la torche
Remplacement de l’ensemble de la gâchette
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Retirer les consommables de la torche.
3. Placer la torche sur une surface plane, en plaçant le côté gauche de la poignée vers le haut.
4. Retirer les vis de la poignée de torche. Mettre les vis de côté.
5. En faisant attention de ne pas laisser le ressort de la gâchette sauter de la poignée, soulever le côté gauche
de la poignée de la torche.

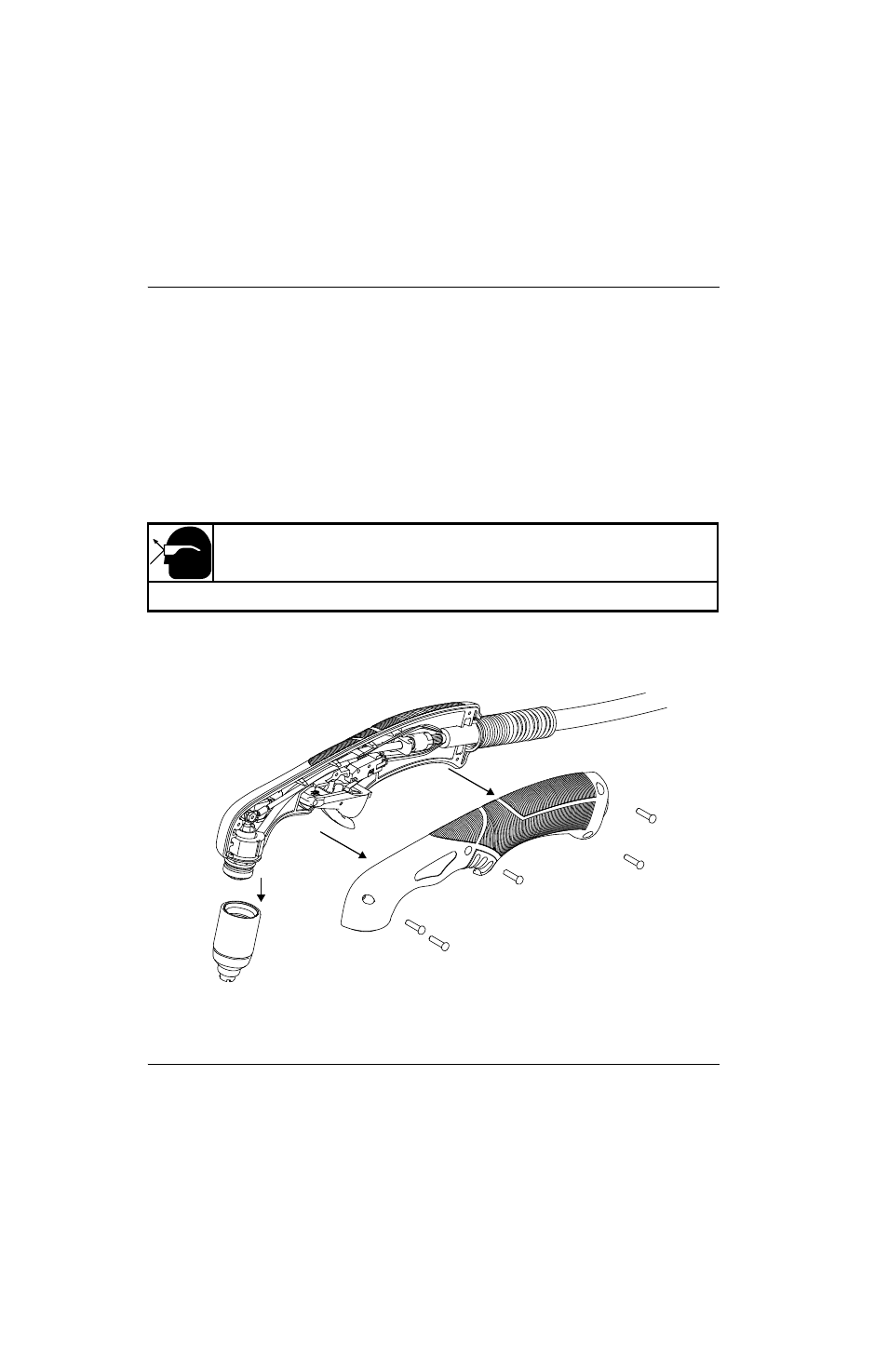

Figure 107
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire de la
poignée. Les mettre de côté.
Kit Description
428156 Kit : Gâchette et ressort de torche
ATTENTION !
Porter une protection pour les yeux, le ressort de la gâchette peut sauter de la poignée.
