Powermax30 XP Manuel de service 808152 173
6 – Remplacement des composants de la source de courant
Remplacement du câble de retour et du collier de mise à la terre
Démontage et installation du câble de retour
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
d. Consulter Démontage du panneau avant à la page 96.
2. Desserrer l’écrou du serre-câble sur le câble de retour.
3. Retirer et mettre de côté la vis et la rondelle de J22 du circuit imprimé d’alimentation (identifié « WORK LEAD »)
servant à fixer le câble au circuit imprimé.

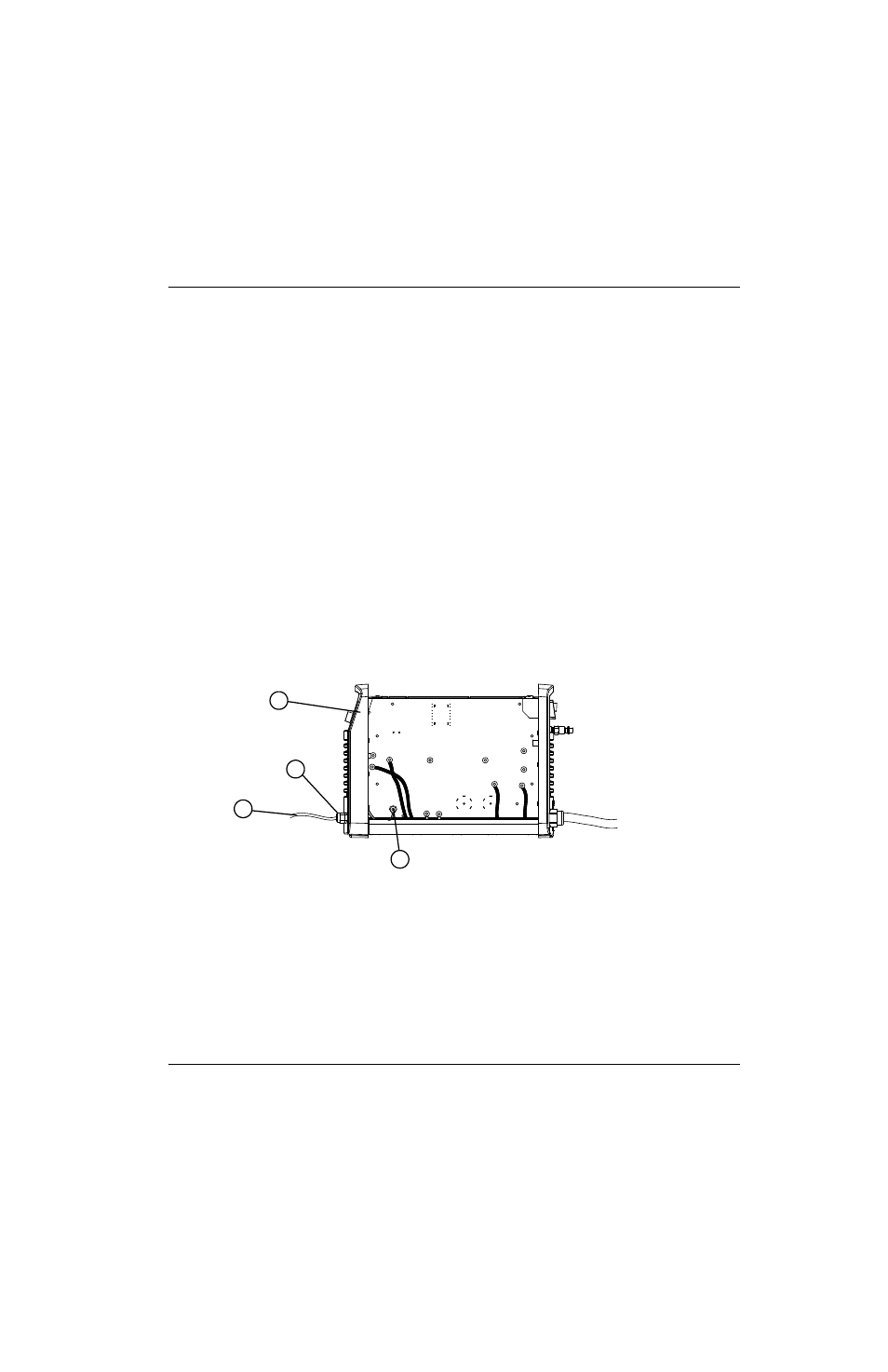

Figure 98
Numéro de kit Description
428239 Kit : Câble de retour 4,6 m, avec prise de terre
228561 Kit : Prise de terre
1
2
3
4
1 Panneau avant
2 Écrou du serre-câble
3 Câble de retour
4 Connexion du câble de retour au circuit imprimé
d’alimentation (J22)
