Powermax30 XP Manuel de service 808152 117
6 – Remplacement des composants de la source de courant
Installation du circuit imprimé d’alimentation
Avant de commencer cette procédure, s’assurer que le circuit imprimé d’alimentation est bien adapté au système.
 Le numéro du kit de remplacement pour le circuit imprimé d’alimentation CSA est 428233.
 Le numéro du kit de remplacement pour le circuit imprimé d’alimentation CE/CCC est 428234.
1. En prenant garde de ne pas rayer le dissipateur thermique, enlever tout résidu de pâte thermoconductible à l’aide
d’un chiffon propre imbibé d’alcool isopropylique.
2. Appliquer une couche de 0,051 mm de pâte thermoconductible, environ l’épaisseur d’une feuille de papier, sur tous
les IGBT et les ponts de diodes en entrée.
3. Appliquer de la pâte thermoconductible sur le transistor à effet de champ comme suit.
a. Éviter de déposer de la pâte thermoconductible sur les broches du transistor à effet de champ.
b. Démarrer depuis l’extrémité la plus proche du circuit imprimé d’alimentation et s’éloigner des broches.
c. Étendre une couche uniforme de pâte thermoconductible, 0,051 mm d’épaisseur, sur le bas du transistor à effet
de champ. (Consulter la Figure 51.)

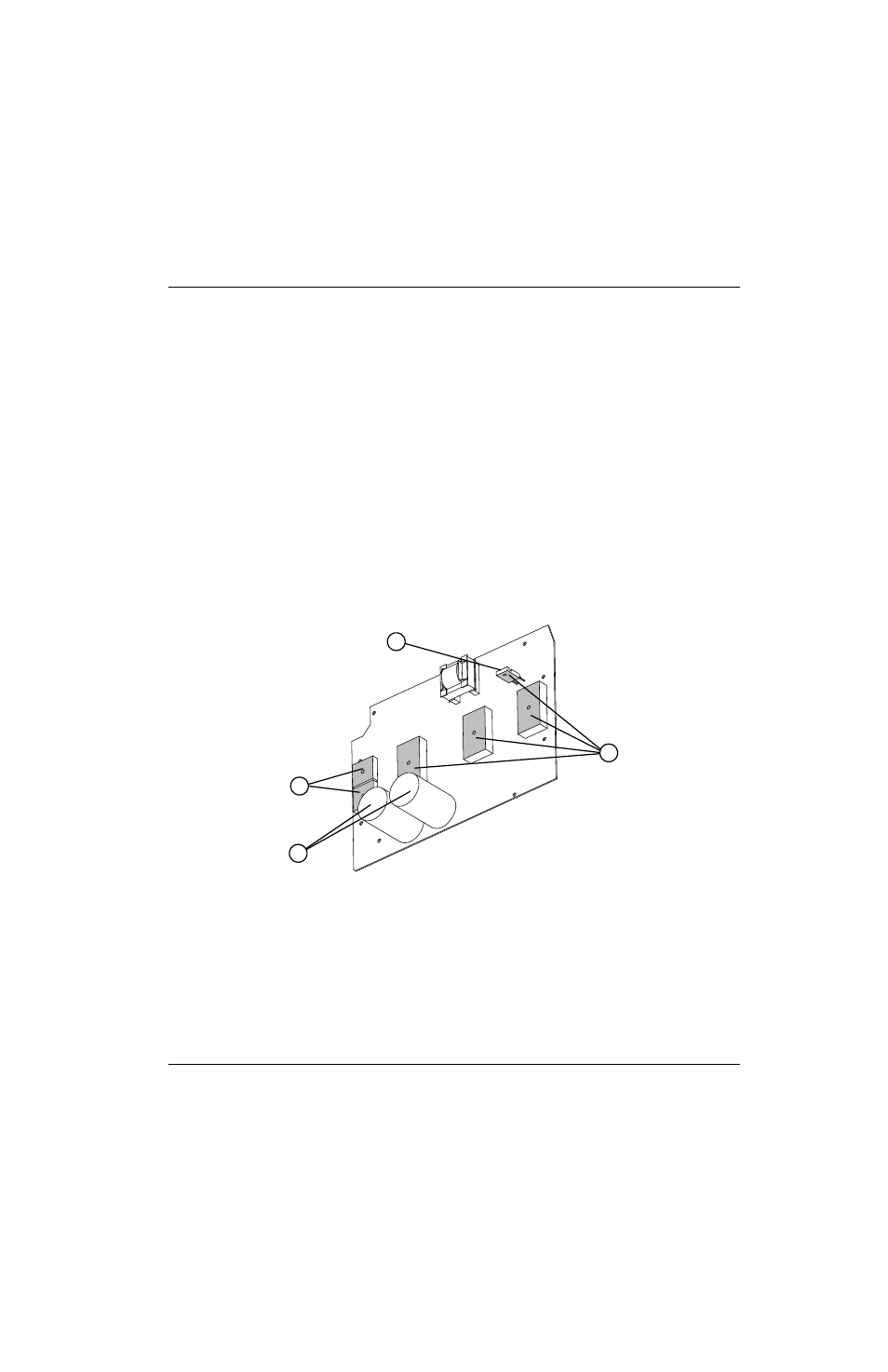

Figure 51
1
2
2
3
1 Transistor à effet de champ
2 Pâte thermoconductible
3 Condensateurs
