Powermax30 XP Manuel de service 808152 189
7 – Remplacement des composants de la torche
Remplacement du faisceau de torche
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 179.
2. Débrancher le contacteur de détection de la buse et l’interrupteur de démarrage.

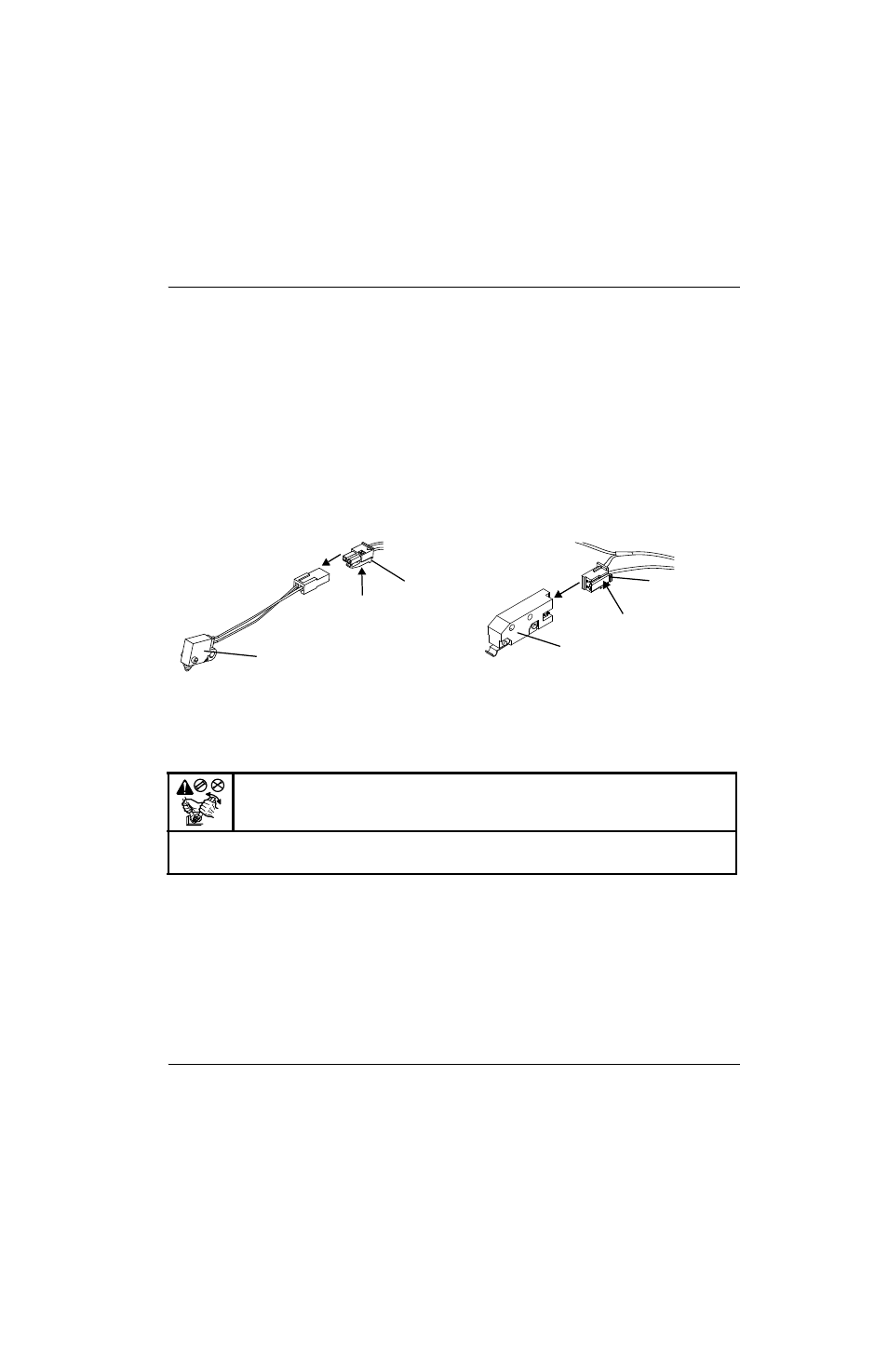

Figure 110
3. Retirer la vis qui fixe le câble électrique de la torche au corps de la torche. Mettre de côté l’écrou et la vis.
(Consulter la Figure 108 à la page 185 pour connaître l’emplacement de la vis.)
4. Utiliser deux clés pour desserrer le tuyau de gaz qui relie le corps de la torche au faisceau de torche.
Kit Description
428176 Kit : Faisceau de torche Duramax LT de 4,6 m avec serre-câble
ATTENTION !
Toujours utiliser deux clés pour desserrer et serrer correctement les écrous et boulons hexagonaux
mentionnés dans ces procédures.
Contacteur de détection de buse
Languette Languette
Interrupteur de démarrage
