74 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
DEL d’erreur
Le nombre de clignotements de la DEL d’erreur indique le problème détecté. Chaque clignotement dure une
demi-seconde et chaque série de clignotements est espacée de deux secondes. Se reporter à
Tests de système à la
page 74 pour les procédures de test détaillées.
Tests de système
Il est possible d’utiliser soit le collier de mise à la terre situé en haut du panneau arrière ou la vis de mise à la terre du
dissipateur thermique (identifié par le symbole de mise à la terre sur le circuit imprimé d’alimentation) pour tous les tests
qui nécessitent de raccorder le multimètre à la terre. Se reporter à la

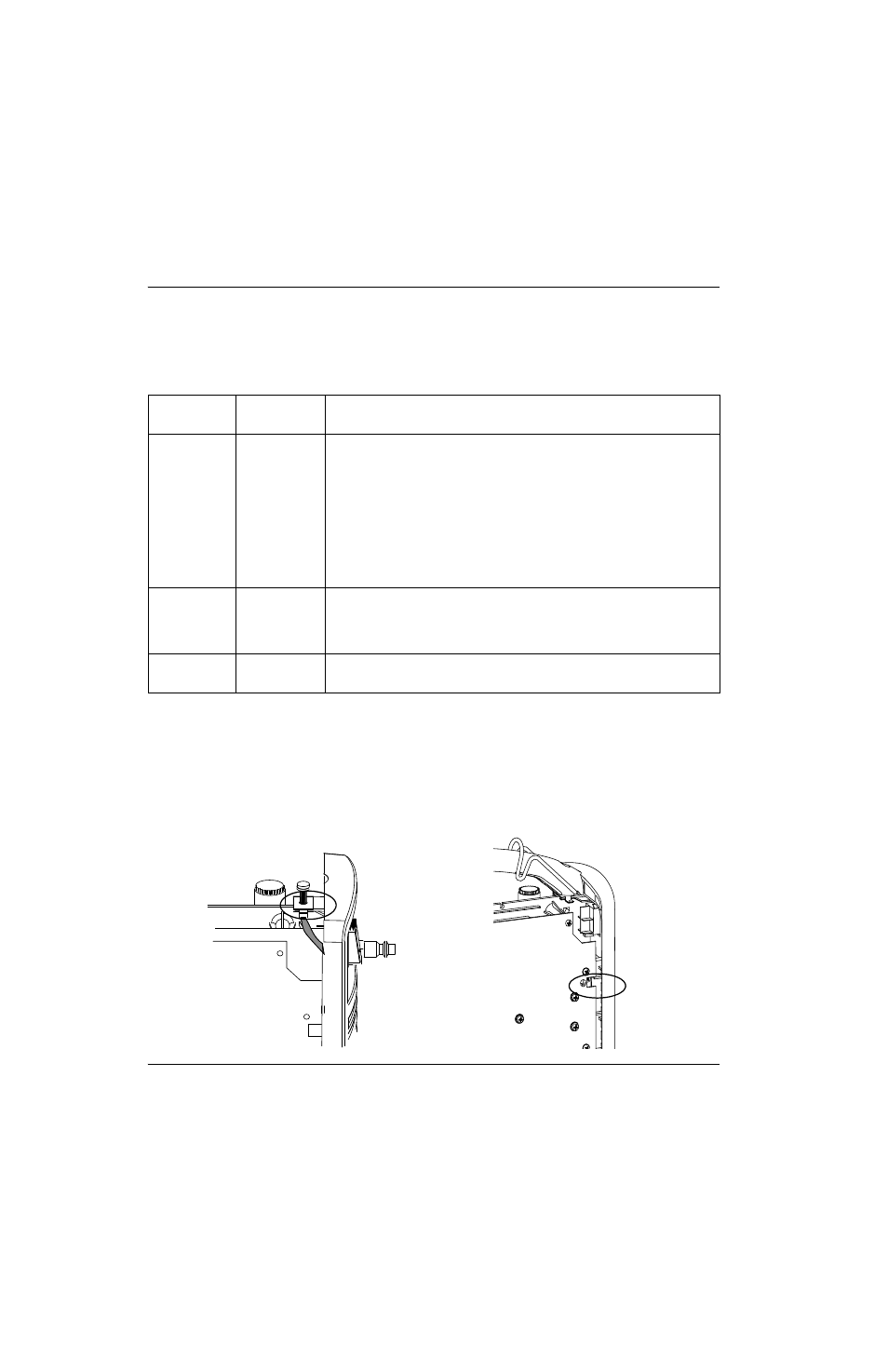

Figure 11 pour connaitre les deux possibilités de
mise à la terre.
Figure 11
Nombre de
clignotements
Problème Solution
3 Circuit imprimé
d’alimentation
défectueux • Effectuer Test 3 – VBUS et équilibre de tension à la page 81. Si l’une des
valeurs est incorrecte, remplacer le circuit imprimé d’alimentation.
• Effectuer Test 2 – Vérification de la tension du circuit imprimé d’alimentation à
la page 79. Si l’une des valeurs des contacts 5, 7 ou 12 est incorrecte, enlever
le circuit imprimé de commande et répéter le test. Si les valeurs sont correctes,
remplacer le circuit imprimé de commande.
• Lors du test Test 2 – Vérification de la tension du circuit imprimé
d’alimentation à la page 79, si les valeurs des contacts 5, 7 ou 12 sont
correctes, mais que d’autres valeurs sont incorrectes, remplacer le circuit
imprimé d’alimentation.
4 Ventilateur ou
électrovanne
défectueux • Effectuer Test 4 – Électrovanne à la page 83 et Test 8 – Ventilateur à la
page 88. Si le test de l’électrovanne et celui du ventilateur sont réussis, alors
remplacer le circuit imprimé d’alimentation. Si le Test 4 échoue, remplacer
l’électrovanne. Si le Test 8 échoue, remplacer le ventilateur.
6 Saturation de
l’onduleur • Installer des consommables neufs dans la torche. Si ce code d’erreur persiste,
remplacer le circuit imprimé d’alimentation.
