Powermax30 XP Manuel de service 808152
103
6 – Remplacement des composants de la source de courant
Tableau 1 – Fils du cordon d’alimentation monophasé CSA
Le cordon d’alimentation possède un fil noir et un fil blanc qui se branchent sur
l’interrupteur, ainsi qu’un fil de terre vert qui se raccorde au dissipateur thermique.

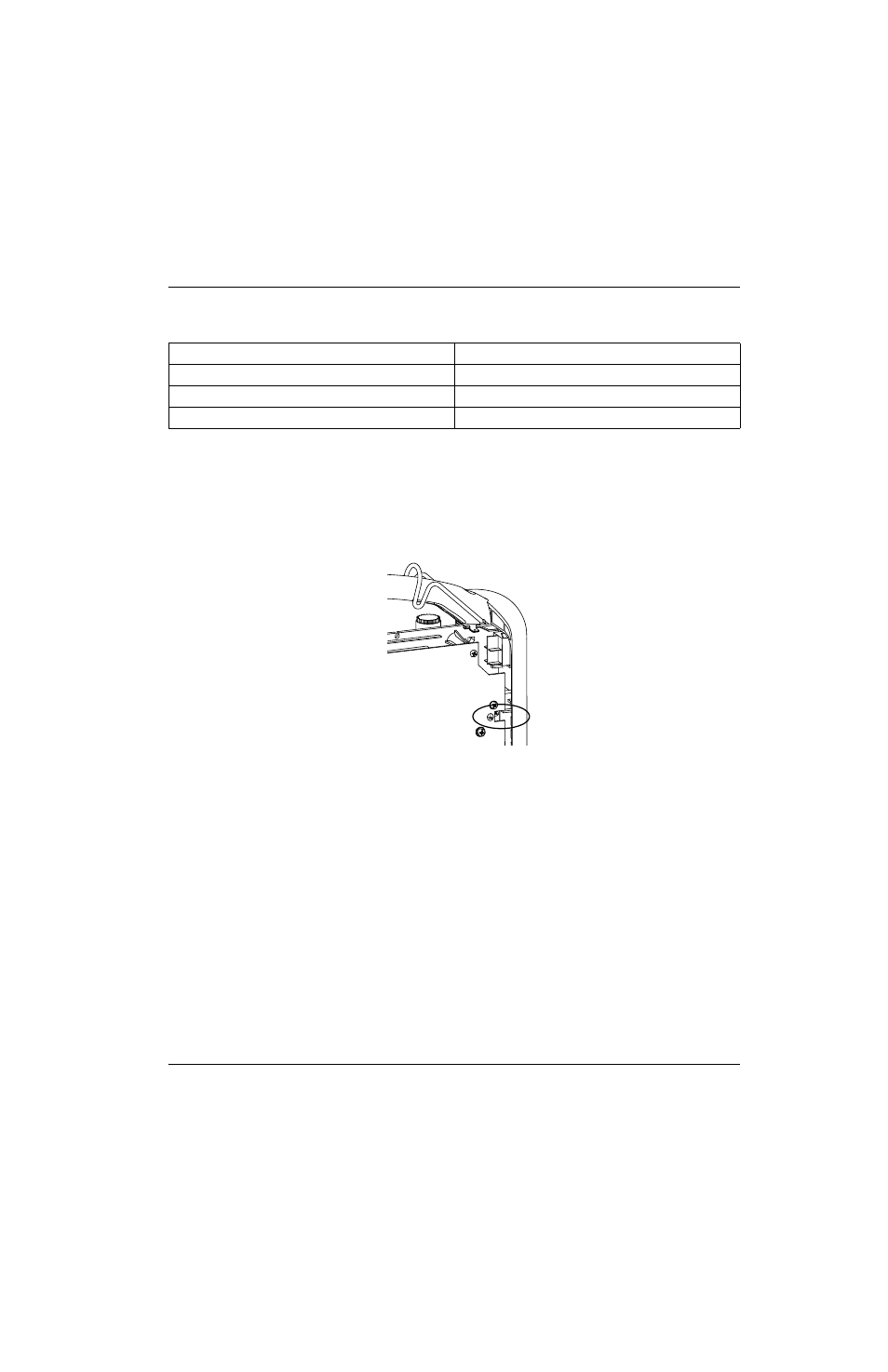

3. Déposer la vis utilisée pour fixer le fil de terre sur le dissipateur thermique. Une encoche dans le circuit imprimé
permet l’accès à la vis. (Consulter la
Figure 37
4. Sur l’extérieur de la source de courant, desserrer l’écrou du serre-câble de sorte à laisser les fils se déplacer
librement.
5. Remplacez-vous le serre-câble ?
Si oui, utiliser une clé ajustable pour dévisser l’écrou qui se trouve à l’intérieur de la source de courant.
Si non, passer à la prochaine étape.
Identificateur
Couleur du fil
L (sous tension)
Noir
N (neutre)
Blanc
PE (terre)
Vert
