Powermax30 XP Manuel de service 808152 63
5 – Dépannage et tests du système
5. Comparer la résistance de sortie aux valeurs indiquées dans le tableau suivant.
 J16 et J17 sont identifiés du côté du composant du circuit imprimé d’alimentation.
Consulter la
Figure 7 pour connaître les emplacements à l’arrière du circuit imprimé
d’alimentation.

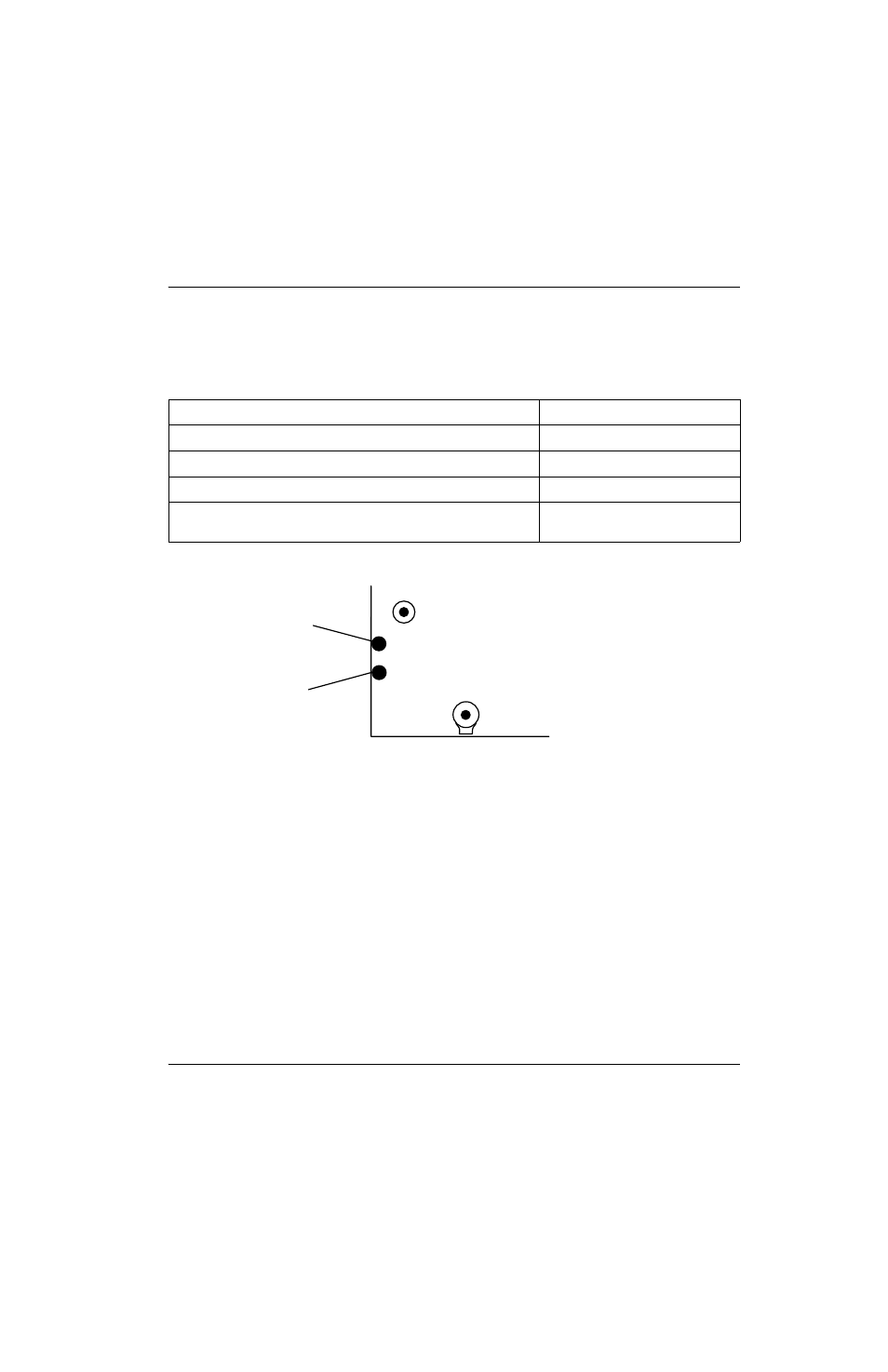

Figure 7
6. Si aucun problème n’a été détecté lors de l’inspection visuelle ou du contrôle de résistance initial, mais que la source
de courant ne fonctionne pas correctement, se reporter à Guide de dépannage à la page 65.
Mesure de la résistance Valeurs approximatives
Du câble de retour (J22) à la buse (J16, fil rouge) 100 kΩ
Du câble de retour (J22) à l’électrode (J17, fil blanc) 20 kΩ
De l’électrode (J17, fil blanc) à la buse (J16, fil rouge) 120 kΩ
Du câble de retour (J22), de la buse (J16, fil rouge) et de l’électrode
(J17, fil blanc) à la terre > 20 MΩ
J22
WORK LEAD (BLK)
J16, rouge
J17, blanc
