162 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
7. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 95.
b. Consulter Installer le couvercle de la source de courant à la page 93.
c. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Remplacement du panneau arrière
Retrait du panneau arrière
Suivre les étapes suivantes pour enlever complètement le panneau arrière afin de le remplacer. Si le panneau arrière doit
être retiré uniquement pour dégager la voie et assurer un accès plus facile à l’intérieur de la source de courant, consulter
Montage du panneau arrière à la page 99 et Remise en place du panneau arrière à la page 101.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
2. Coucher la source de courant sur le côté.

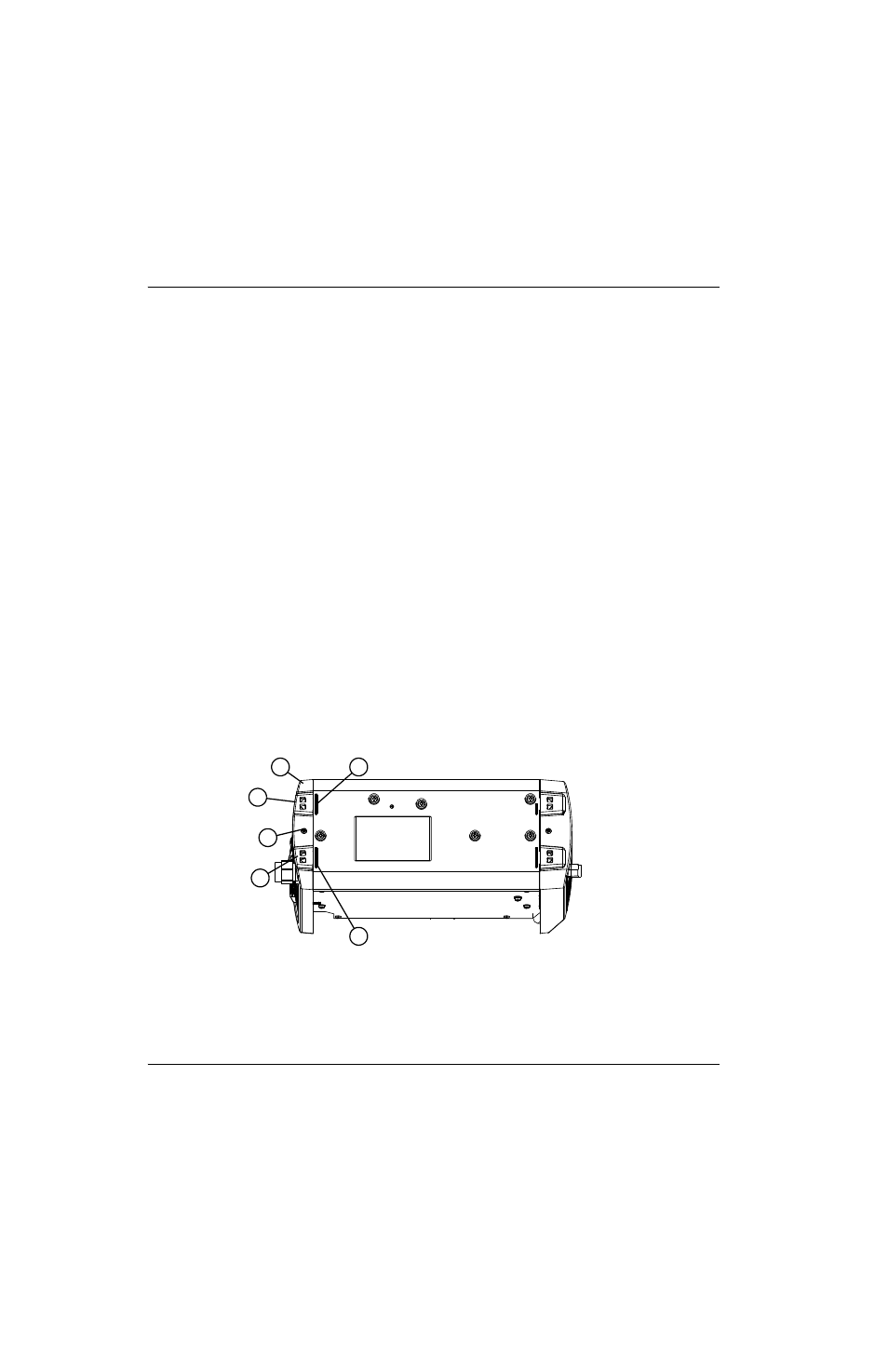

Figure 87
Numéro de kit Description
428220 Kit : Panneau arrière
1
2
3
4
2
4
1 Panneau arrière
2 Fermoir
3 Vis de fixation
4 Nervure
