Powermax30 XP Manuel de service 808152 115
6 – Remplacement des composants de la source de courant
4. Sur l’arrière du circuit imprimé d’alimentation, retirer les connecteurs des fils des transformateurs et des bobines
d’induction. (Consulter la Figure 48.)
a. Retirer J13, J14 et J15 situés du côté du panneau avant du circuit imprimé d’alimentation.
b. Retirer J18 et J19 situés du côté du panneau arrière du circuit imprimé d’alimentation.
c. Retirer J20 et J21 situés au centre en bas du circuit imprimé d’alimentation.
5. Enlever la cosse ronde du câble de retour de J22.
6. Retirer les trois vis de retenue et les quatre vis d’assemblage du dissipateur thermique.
7. Retirer les trois vis qui fixent les IGBT au dissipateur thermique et les deux vis qui fixent les ponts de diodes en
entrée au dissipateur thermique. Le circuit imprimé d’alimentation comprend des trous d’accès aux deux vis du pont
de diodes en entrée.

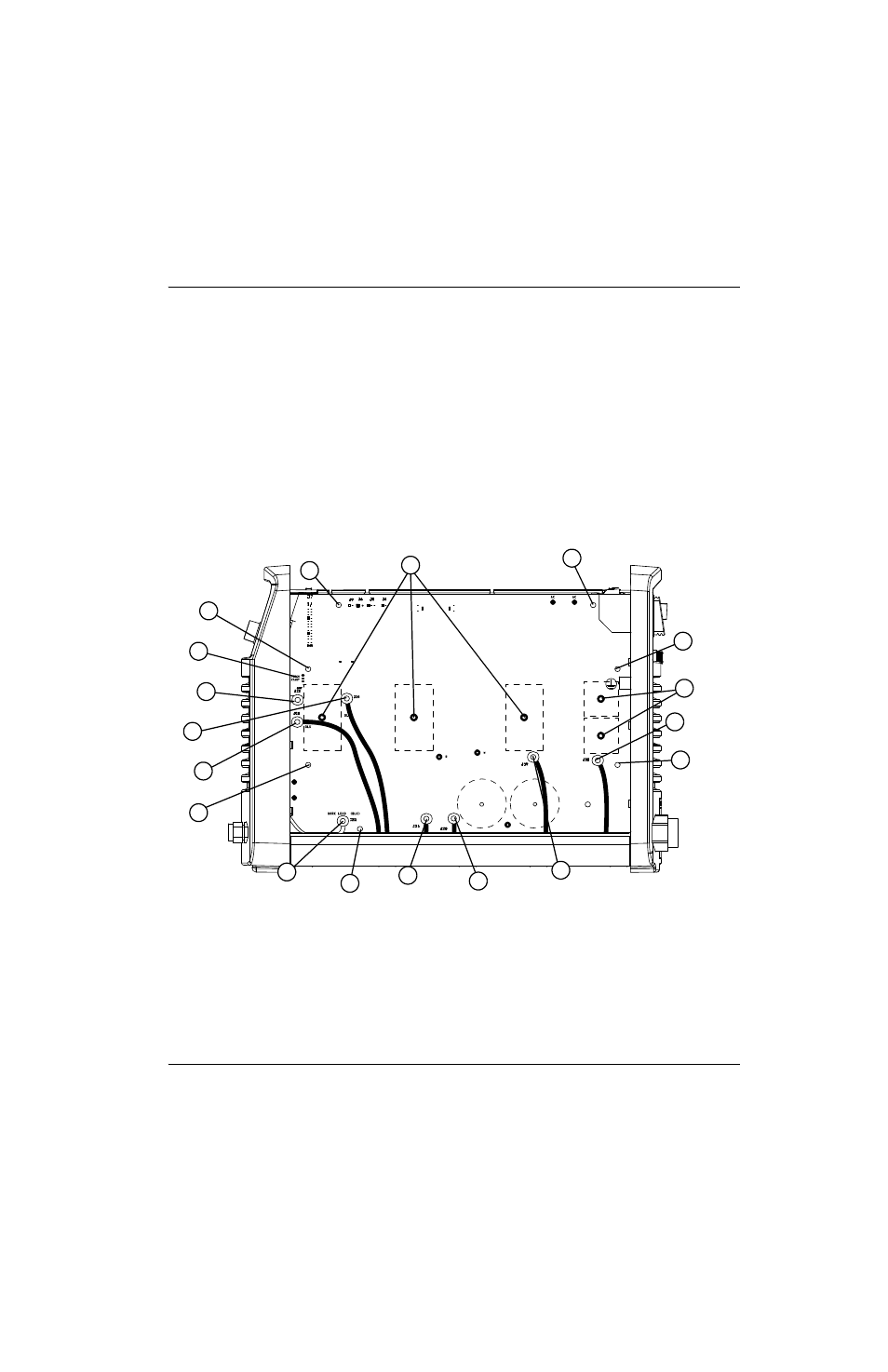

Figure 48
WORK LEAD (BLK)
BLK
BLK
TORCH START
AC AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1 Vis de retenue (3)
2 Vis de montage de dissipateur thermique (4)
3 Connecteur TORCH START (J12)
4 J13
5 J14
6 J15
7 Connecteur du câble de retour (J22)
8 J21
9 J20
10 J19
11 J18
12 Vis du pont de diodes en entrée (2)
13 Vis de l’IGBT (3)
