102 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
Remplacement du cordon d’alimentation et du serre-câble
Retrait du cordon d’alimentation et du serre-câble
Cordons d’alimentation CSA
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
d. Consulter Montage du panneau arrière à la page 99.
2. Retirer les fils noir et blanc du haut de l’interrupteur d’alimentation.

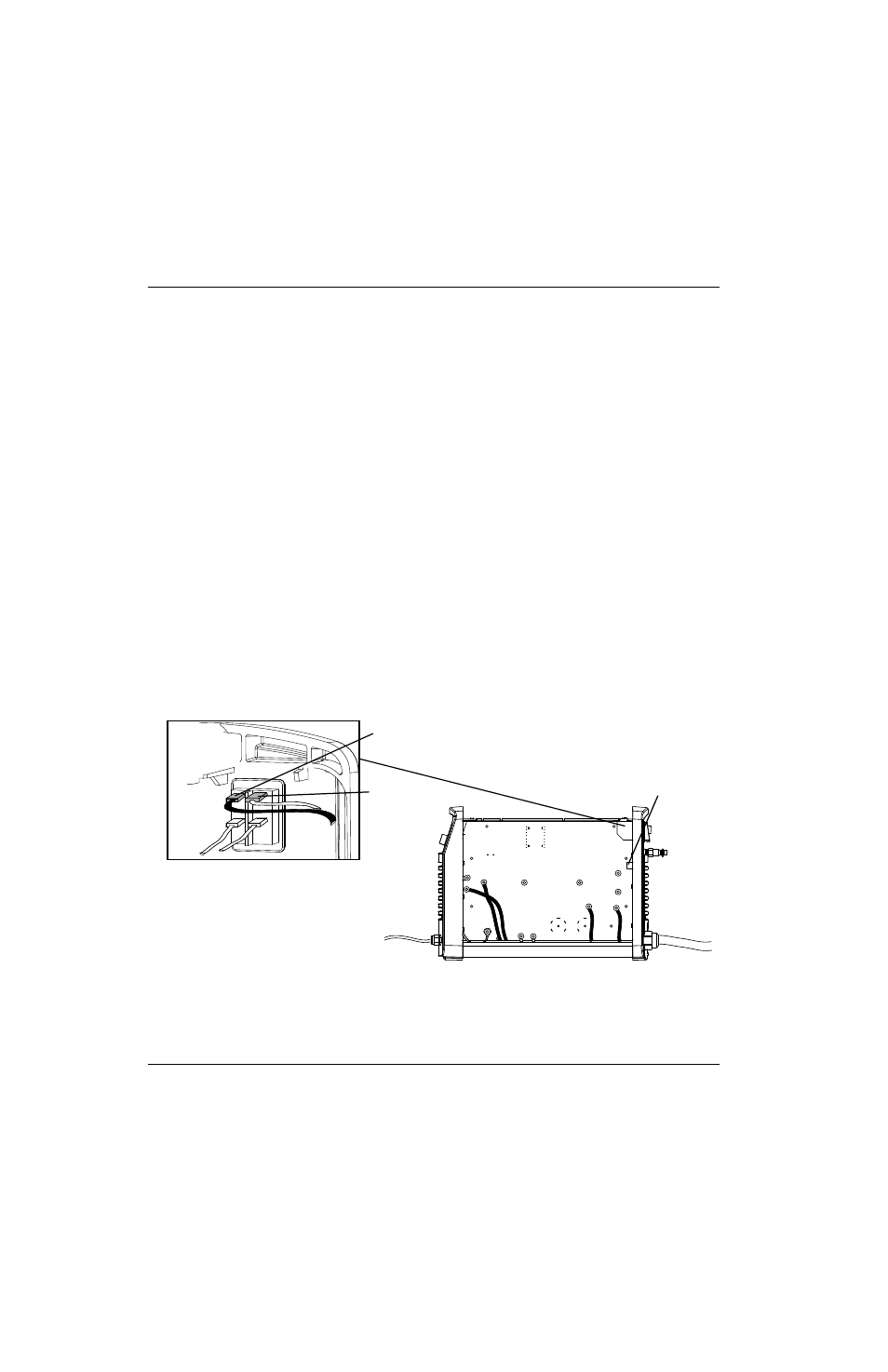

Figure 36
Numéro de kit Description
228210 Kit : Cordon d’alimentation CSA avec fiche avec verrou tournant NEMA de 240 V/20 A,
monophasé, 3,0 m
228140 Kit : Cordon d’alimentation CE, monophasé, 3,0 m (fiche non comprise)
428231 Kit : Cordon d’alimentation CCC, monophasé, 3,0 m (fiche non comprise)
228143 Kit : Serre-câble du cordon d’alimentation
N
L
PE
