6 – Remplacement des composants de la source de courant
3. Repérer le connecteur à trois contacts du logement TORCH START (J12) situé sur le circuit imprimé d’alimentation
(sur le côté faisant face au dissipateur thermique), où les fils orange, bleu et violet du faisceau de torche se
rencontrent.

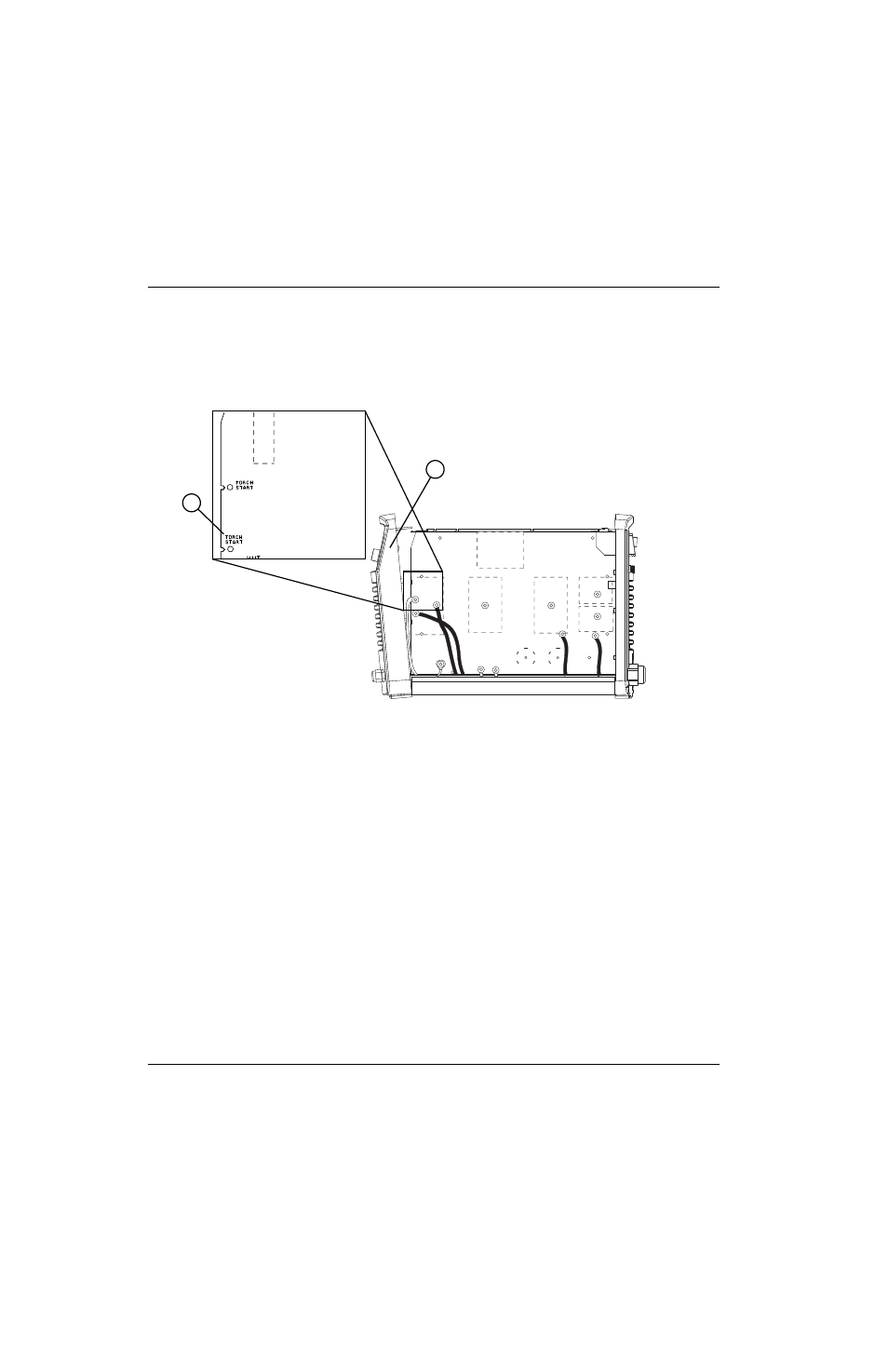

Figure 68
2
1
1 Logement TORCH START (J12) 2 Panneau avant
