Powermax30 XP Manuel de service 808152
141
6 – Remplacement des composants de la source de courant
Installation du faisceau de torche et du serre-câble
Si seul le câble du faisceau de torche est remplacé et non l’ensemble de torche au complet, se reporter à
du faisceau de torche à la page 189 pour connaître les détails comment connecter le nouveau faisceau à la torche.
1. Installez-vous un nouveau serre-câble ?
Si oui, faire glisser le serre-câble neuf et l’écrou du serre-câble neuf par-dessus le nouveau faisceau de torche
et jusqu’au trou du panneau avant.
Si non, passer à la prochaine étape.
2. Faire passer les fils du nouveau faisceau de torche dans le trou du panneau avant et ensuite au travers de l’écrou
de retenue du serre-câble.
3. En se tenant en face du côté ventilateur de la source de courant, faire glisser la cosse ronde du faisceau des trois fils
blancs par-dessus le plot gauche (identifié « WHT » sur le panneau central).
4. Faire glisser la cosse ronde du fil rouge sur le plot qui se trouve à droite (identifié « RED » sur le panneau central).
Au cas où d’autres câbles aient été retirés des plots WHT et RED, les réinstaller.
5. À l’aide d’un tournevis à douille de 8 mm, serrer les écrous de tous les plots à un couple de 23,0 kg cm.

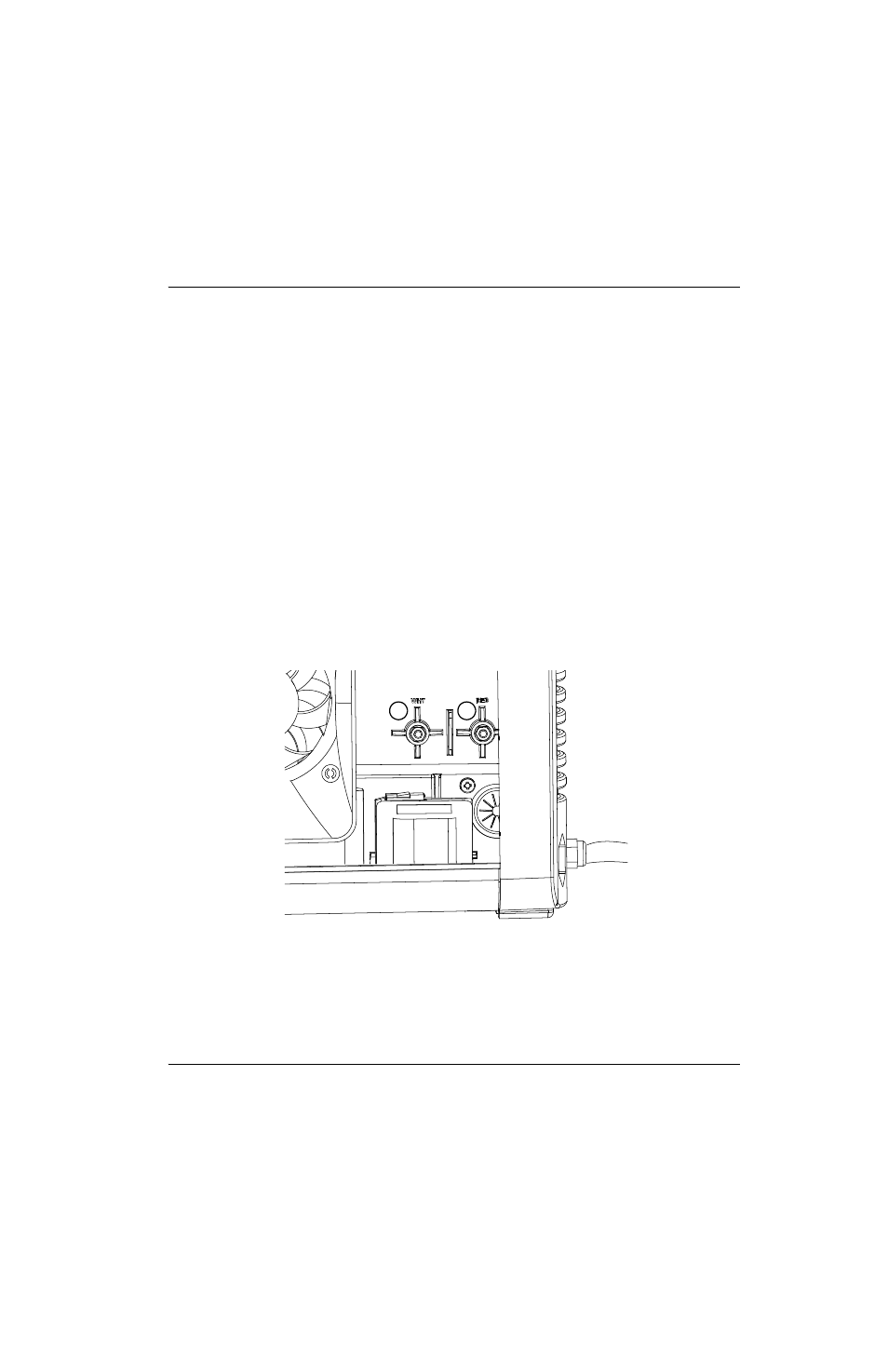

Figure 72
6. Pousser pour brancher le raccord à 90° en plastique dans le nouveau raccord d’alimentation en gaz en laiton du
faisceau de torche.
1
2
1
Plot de connexion de fil WHT
2
Plot de connexion de fil RED
