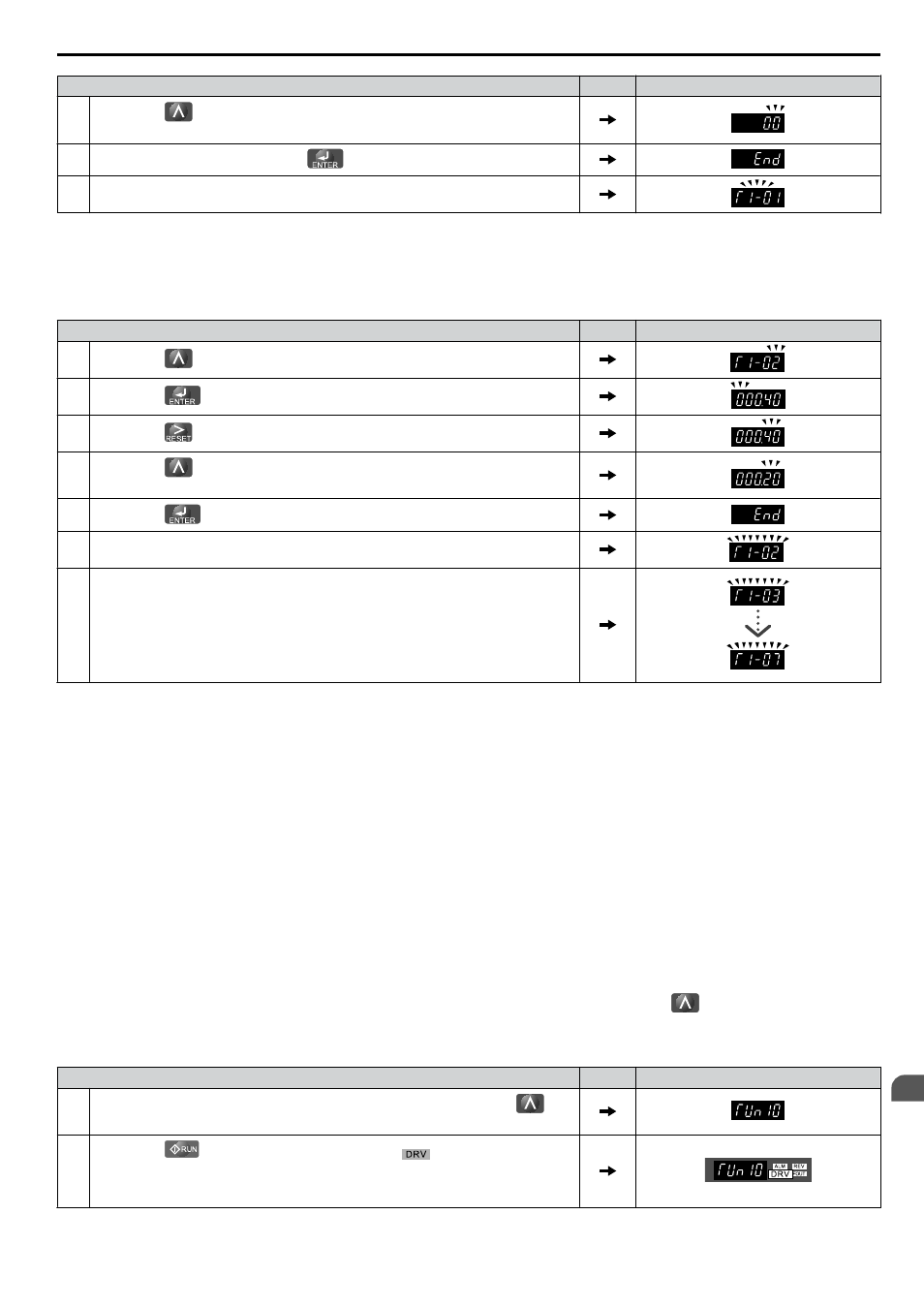

Étape Affichage/Résultat
6. Appuyer sur et configurer le variateur de vitesse pour effectuer un réglage
automatique en rotation (00).
7. Enregistrer le réglage en appuyant sur
.
8. L'affichage revient automatiquement à l'écran illustré à l'étape 3.
n Entrer les données de la plaque signalétique du moteur
Après avoir sélectionné le type de réglage automatique, entrer les données requises à partir de la plaque signalétique du
moteur.
Note: Ces instructions s'inscrivent à la suite de l'étape 8 de « Régler le type de réglage automatique sélectionné ».
Étape Affichage/Résultat
1. Appuyer sur
pour consulter le paramètre de puissance de sortie du moteur T1-02.
2. Appuyer sur
pour voir la configuration par défaut.
3. Appuyer sur
pour sélectionner le chiffre à modifier.
4. Appuyer sur et saisir la puissance du moteur, en kW, indiquée sur la plaque
signalétique.
5. Appuyer sur
pour enregistrer la configuration.
6. L'affichage revient automatiquement à l'écran de l'étape 1.
7.
Répéter les étapes de 1 à 5 pour régler les paramètres suivants :
• T1-03,Tension nominale du moteur
• T1-04, intensité nominale du moteur
• T1-05,Fréquence de base du moteur
• T1-06,Nombre de pôles du moteur
• T1-07,Fréquence de base du moteur
Note: 1. Pour les détails concernant chaque paramètre, Se reporter à Données d'entrée pour le réglage automatique à la page 70 .
2. Pour un réglage automatique stationnaire pour la résistance entre les phases uniquement, régler T1-02 et T1-04.
n Démarrage Réglage automatique
MISE EN GARDE! Risque de mouvement brusque. Le variateur de vitesse et le moteur peuvent démarrer de façon imprévue lors du
réglage automatique, ce qui pourrait entraîner de graves blessures, voire la mort. Veiller à ce que la zone autour du moteur du variateur
de vitesse et de la charge soit dégagée avant de procéder au réglage automatique.
MISE EN GARDE! Risque de choc électrique. Une tension élevée est fournie au moteur lorsque que le réglage automatique stationnaire
est effectué, même lorsque le moteur est arrêté, ce qui pourrait entraîner de graves blessures, voire la mort. Ne pas toucher le moteur
tant que le réglage automatique n'est pas terminé.
REMARQUE: Le réglage automatique en rotation ne fonctionnera pas correctement si un frein d'arrêt est serré sur la charge. Le non
respect de cette consigne pourrait donner lieu à un fonctionnement incorrect du variateur de vitesse. Veiller à ce que le moteur puisse
tourner librement avant de commencer le réglage automatique.
REMARQUE: Ne jamais effectuer un réglage automatique en rotation pour un moteur connecté à une charge. Le non respect de cette
consigne pourrait donner lieu à un fonctionnement incorrect du variateur de vitesse. Si le réglage automatique en rotation est effectué
pour un moteur couplé à une charge, les paramètres du moteur seront inexacts et le moteur pourra fonctionner de façon anormale.
Déconnecter ou découpler le moteur de la charge.
Entrer les informations requises à partir de la plaque signalétique du moteur. Appuyer sur pour passer à l'écran de
lancement du réglage automatique.
Note: Ces instructions s'inscrivent à la suite de l'étape 7 de « Entrer les données de la plaque signalétique du moteur ».
Étape Affichage/Résultat
1. Après avoir réglé T1-07 comme illustré à la section précédente,appuyer sur et
confirmer que l'écran se présente de la façon suivante :
2.
Appuyer sur pour activer le réglage automatique. clignote.
Remarque :Le premier chiffre indique le moteur qui subit un réglage automatique
(moteur 1 ou moteur 2). Le deuxième chiffre indique le type de réglage automatique
réalisé.
4.7 Réglage automatique
