Classe de 200 V monophasé
N
L
N
L
E
N
L
PE
R/L1 S/L2 T/L3
U/T1 V/T2 W/T3
C
D
H
H
D
D
I
E
J
B
F
G
A
A
A – Relier à la terre le blindage du
câble
B – Panneau du boîtier
C – Plaque métallique
D – Surface de mise à la terre (retirer
toute peinture ou vernis)
E – Variateur de vitesse
F – Câble du moteur (câble blindé
tressé, maximum 20 m)
G – Moteur
H – Collier de serrage du câble
I – Distance maximale entre le
variateur de vitesse et le filtre
antiparasite
J – Filtre antiparasite EMC

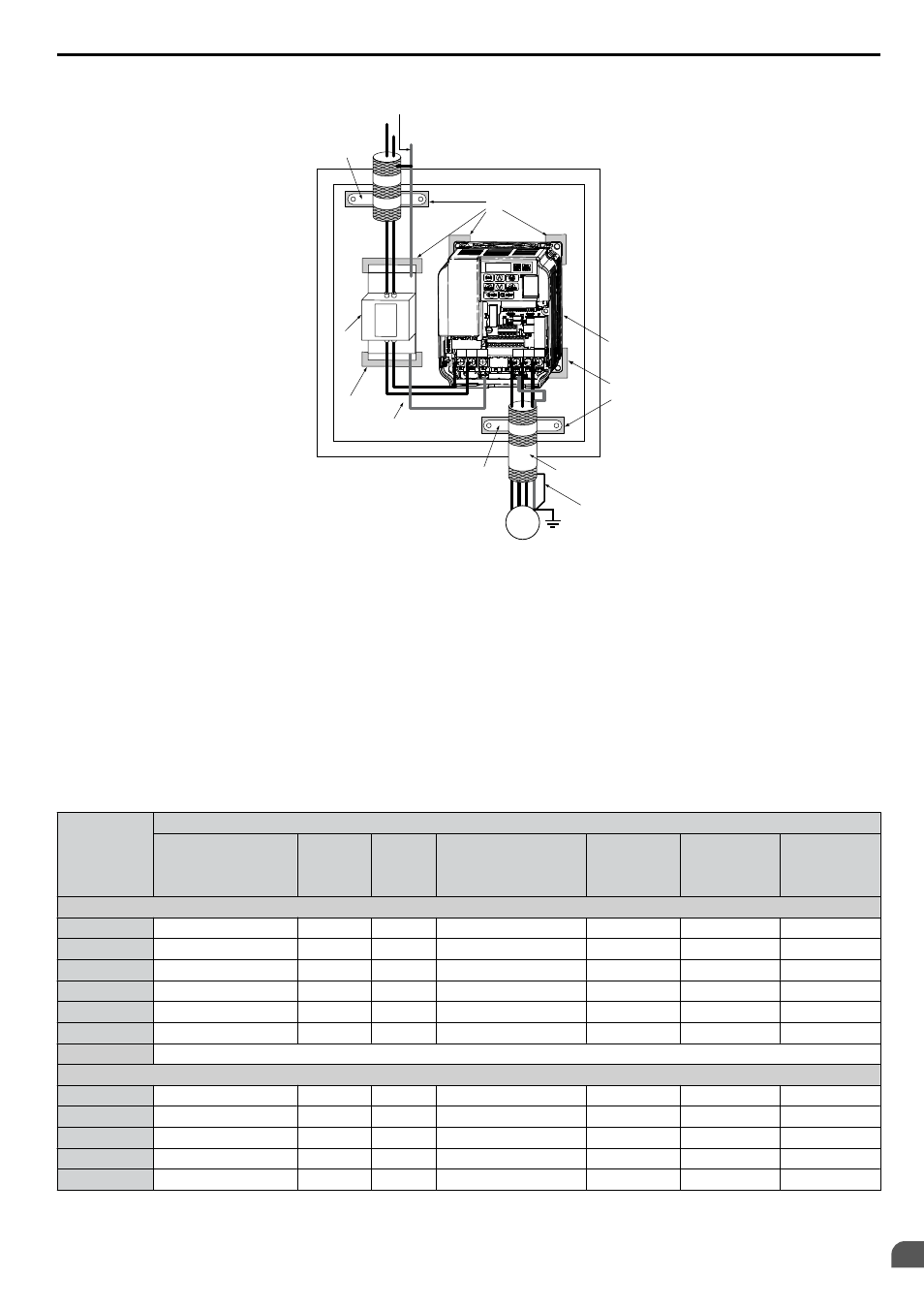

Figure 8.3 Installation du filtre EMC et du variateur de vitesse pour la conformité CE (Classe de 200 V monophasé)
n
Filtres EMC
Le variateur de vitesse doit être installé avec les filtres EMC indiqués ci-dessous pour être conforme aux exigences de la
norme EN 61800-3, catégorie C1.
Table 8.2 Filtres EN 61800-3, catégorie C1
Variateur de
vitesse
CIMR-Vo
Données concernant les filtres (fabricant : Schaffner)
Type
Courant
nominale
[A]
Poids
[kg]
Dimensions
[largeur x longueur x
hauteur] (mm)
Y x X
Vis de
montage du
variateur de
vitesse A
Vis de
montage du
filtre
Unités 200 V monophasé
BA0001
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0002
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0003
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0006
FS 5855-20/07
20
0.7
111 x 169 x 50
91 x 156
M4
M5
BA0010
FS 5855-20/07
20
0.7
111 x 169 x 50
120 x 161
M4
M5
BA0012
FS 5855-30/07
30
1.0
144 x 174 x 50
120 x 161
M4
M5
BA0018
Contacter Yaskawa
Unités 200 V triphasé
2A0001
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0002
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0004
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0006
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0010
FS 5856-20-07
20
0.8
111 x 169 x 50
91 x 156
M4
M5
