u IP20/à châssis ouvert
n CIMR-V 200 V c.a. triphaséoBA0030A ~ 0069A
CIMR-V 400 V c.a. triphaséo2A0018A ~ 0038A
A
B
M
L
K J
I
H
G
F
C
D
E
A – Grille de ventilateur
B – Ventilateur de refroidissement
C – Orifice de montage
D – Boîtier et dissipateur de chaleur
E – Couvercle du connecteur de
l'alimentation électrique 24 V c.c.
en option
F – Panneau de raccordement Se
reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34
G – Capot inférieur
H – Vis du capot avant
I – Cache-bornes
J – Capot avant
K – Port de communication
L – Opérateur à DEL
Se reporter à
Utilisation du clavier à DEL
numérique à la page 44
M – Boîtier

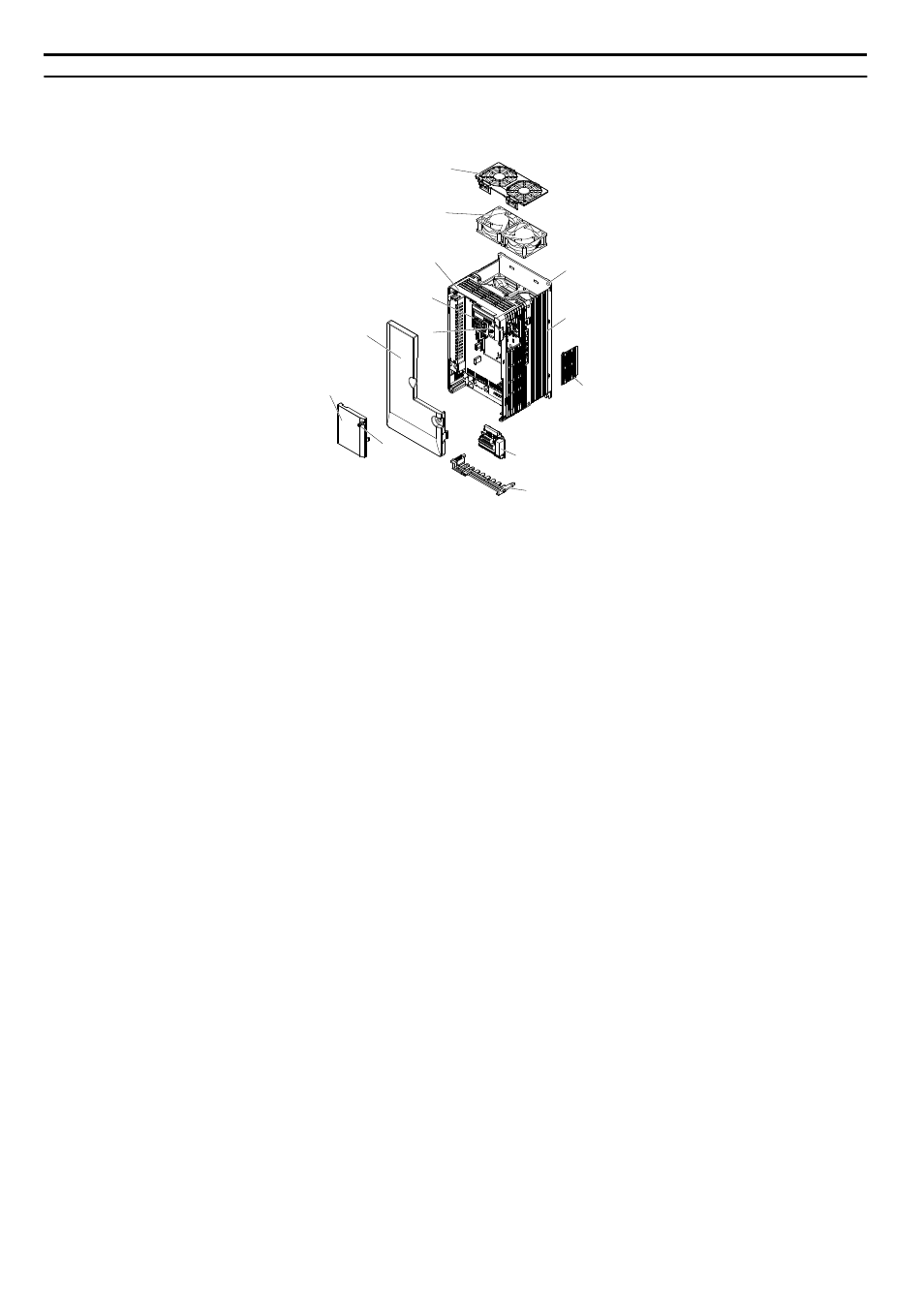

Figure 1.4 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/à châssis ouvert
400 V c.a. triphaséo4A0018A
1.2 Noms des composants
