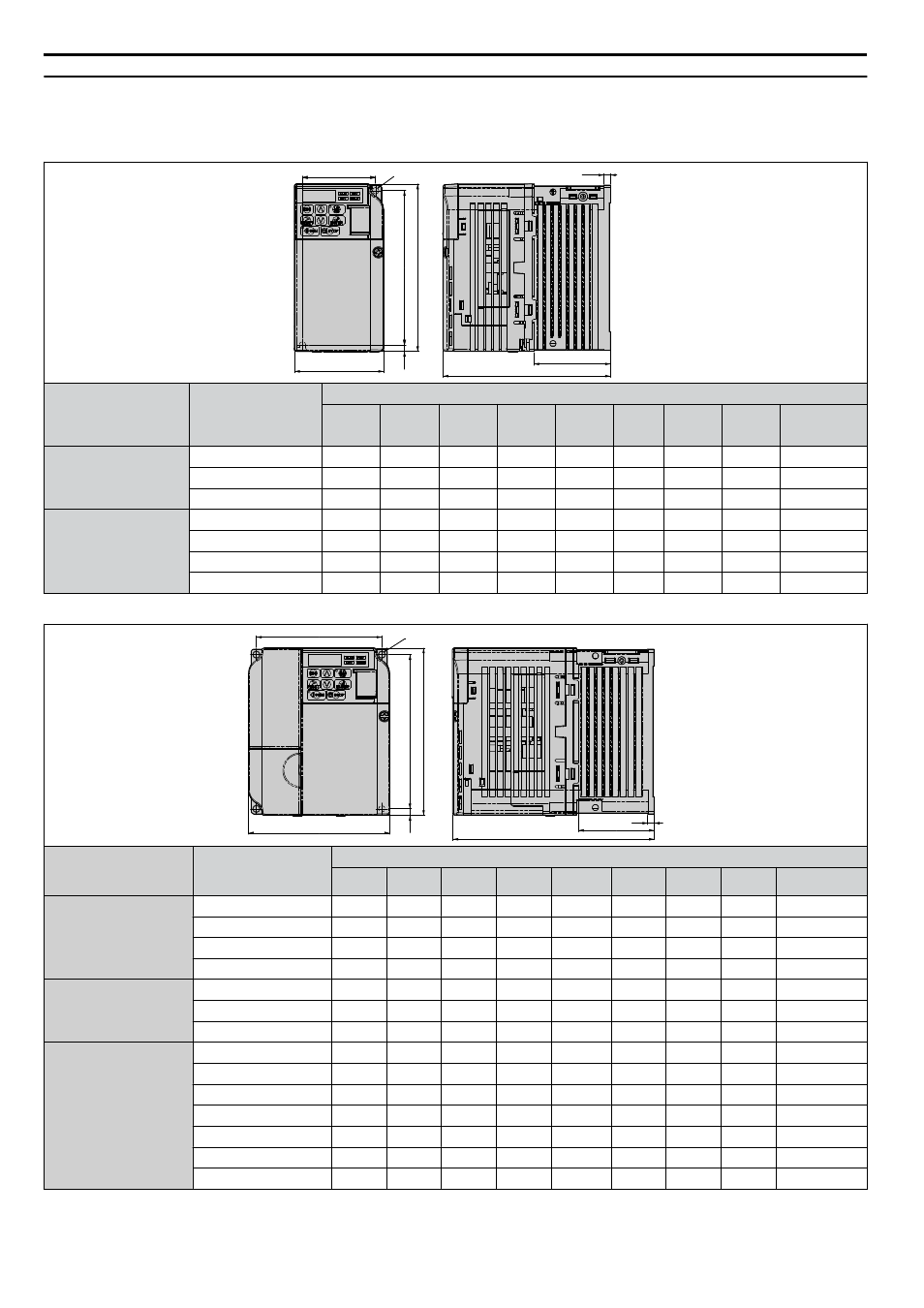

Dimensions extérieures et de montage
n
Variateurs de vitesse IP20/à châssis ouvert
Table 2.2 IP20/à châssis ouvert (sans filtre EMC)
D1
t1
D
2-M4
W1
H1
H2
W
H
Classe de tension
Modèle de
variateur de
vitesse
CIMR-Vo
Dimensions (mm)
W1
H1
W
H
D
t1
H2
D1
Poids (kg)
Monophasé
Classe de 200 V
BA0001B
56
118
68
128
76
3
5
6.5
0.6
BA0002B
56
118
68
128
76
3
5
6.5
0.6
BA0003B
56
118
68
128
118
5
5
38.5
1.0
Triphasé
Classe de 200 V
2A0001B
56
118
68
128
76
3
5
6.5
0.6
2A0002B
56
118
68
128
76
3
5
6.5
0.6
2A0004B
56
118
68
128
108
5
5
38.5
0.9
2A0006B
56
118
68
128
128
5
5
58.5
1.1
Table 2.3 IP20/à châssis ouvert (sans filtre EMC)
t1
D
D1
4-M4
H
W1
W
H2
H1
Classe de tension
Modèle de variateur
de vitesse
CIMR-Vo
Dimensions (mm)
W1
H1
W
H
D
t1
H2
D1
Poids (kg)
Monophasé
Classe de 200 V
BA0006B
96
118
108
128
137.5
5
5
58
1.7
BA0010B
96
118
108
128
154
5
5
58
1.8
BA0012B
128
118
140
128
163
5
5
65
2.4
BA0018B
158
118
170
128
180
5
5
65
3.0
Triphasé
Classe de 200 V
2A0010B
96
118
108
128
129
5
5
58
1.7
2A0012B
96
118
108
128
137.5
5
5
58
1.7
2A0020B
128
118
140
128
143
5
5
65
2.4
Triphasé
Classe de 400 V
4A0001B
96
118
108
128
81
5
5
10
1.0
4A0002B
96
118
108
128
99
5
5
28
1.2
4A0004B
96
118
108
128
137.5
5
5
58
1.7
4A0005B
96
118
108
128
154
5
5
58
1.7
4A0007B
96
118
108
128
154
5
5
58
1.7
4A0009B
96
118
108
128
154
5
5
58
1.7
4A0011B
128
118
140
128
143
5
5
65
2.4
