u Vues de face
I
H
F
A
B
C
D
E
G
I
A
B
C
D
E
F
G
H
CIMR-V 2A0006B CIMR-V 2A0012B
A – Connecteur du panneau de
raccordement
B – Commutateur DIP S1 Se reporter
à Selecteur de la borne A2 à la
page 40
C – Commutateur DIP S3 Se reporter
à Selecteur de mode collecteur/
source à la page 38
D – Borne du circuit de commande Se
reporter à Câblage du circuit de
commande à la page 34
E – Borne du circuit principal Se
reporter à Câblage des bornes du
circuit principal à la page 33
F – Borne de terre
G – Cache-bornes
H – Connecteur de carte en option
I – Commutateur DIP S2

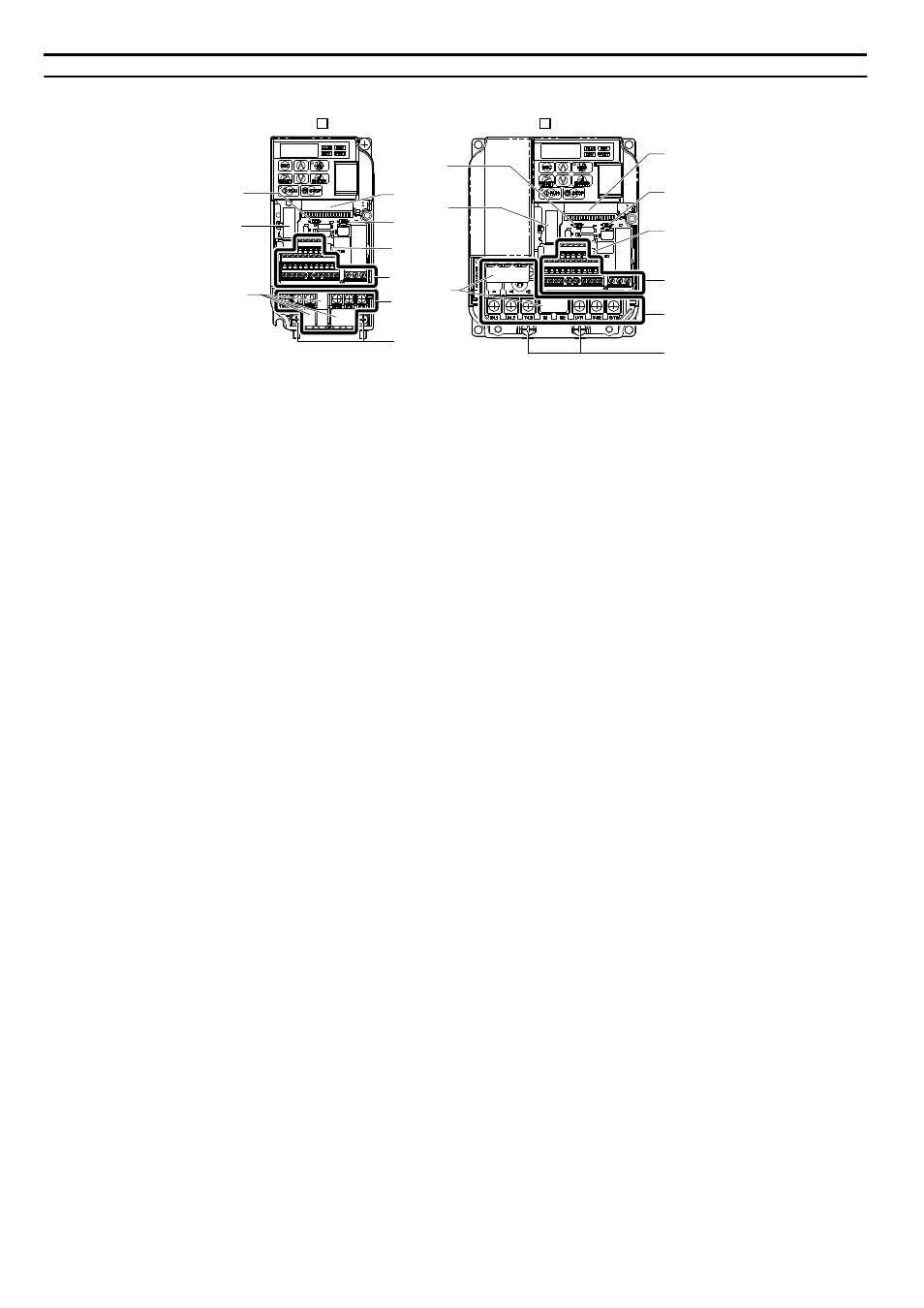

Figure 1.8 Vues de face des contrôleurs
