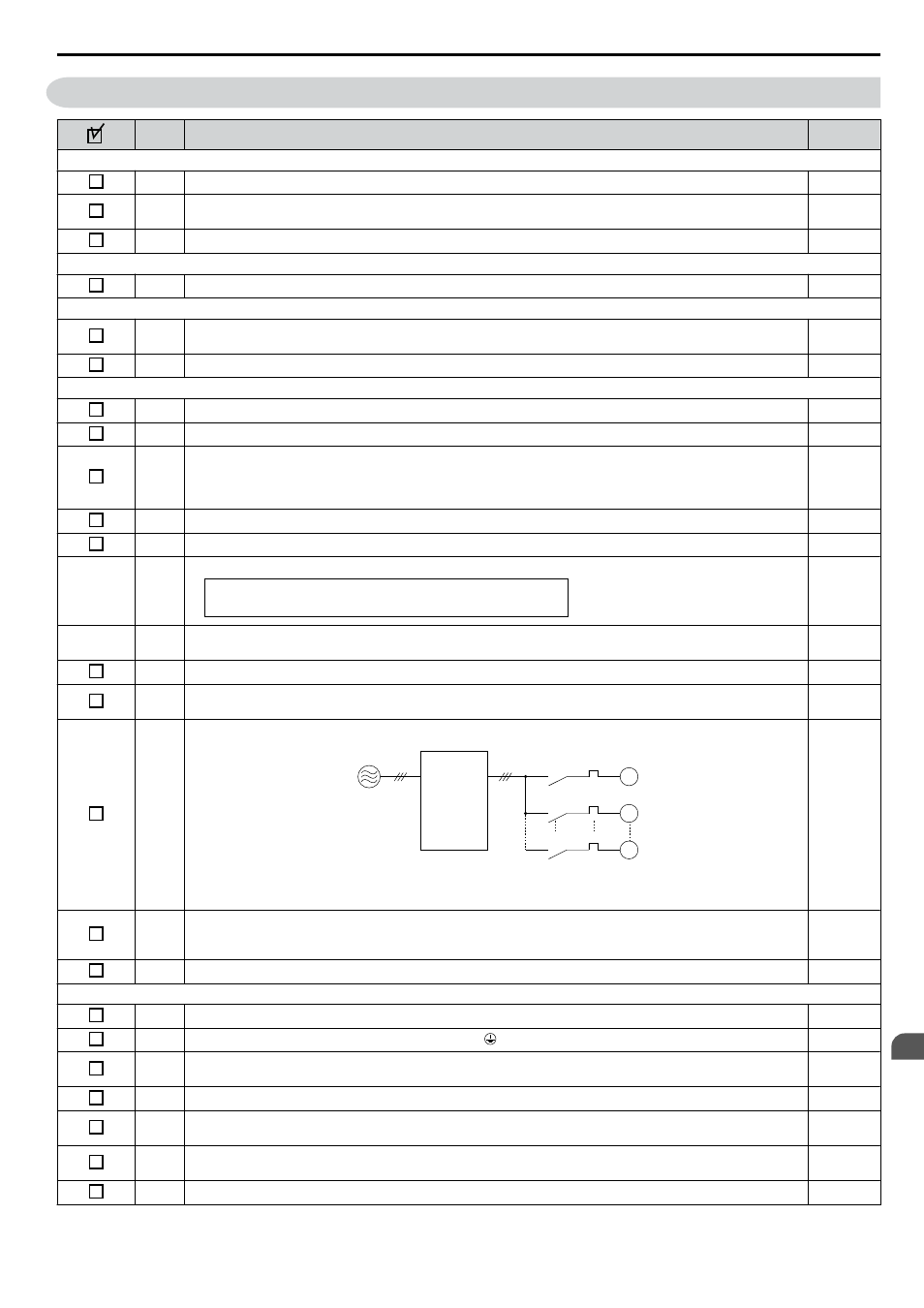

3.6 Liste de contrôle du câblage
No. Élément Page
Variateur de vitesse, périphériques, cartes en option
1 Vérifier le numéro de modèle du variateur de vitesse pour s'assurer d'avoir reçu le modèle correct. 10
2
Vérifier que les résistances de freinage, les bobines de réactance c.c. et les autres dispositifs périphériques sont
corrects.
-
3 Vérifier le modèle des cartes en option. -
Zone d'installation et configuration physique
4 Vérifier que la zone aux alentours du variateur de vitesse est conforme aux spécifications. -
Tension de l'alimentation électrique, tension de sortie
5
La tension de l'alimentation électrique doit se situer dans la plage des spécifications de tension d'entrée du
variateur de vitesse.
-
6 La tension nominale du moteur doit correspondre aux spécifications de sortie du variateur de vitesse. 10
Câblage du circuit principal
7 Confirmer qu'il existe une protection des circuits de dérivation conforme aux codes nationaux et locaux. 28
8 Câbler correctement l'alimentation électrique aux bornes R/L1, S/L2, T/L3 du variateur de vitesse. -
9
Relier correctement le variateur de vitesse et le moteur.
Les câbles du moteur doivent correspondre aux bornes de sortie R/T1, V/T2 et W/T3 du variateur de vitesse
pour respecter l'ordre des phases. Si l'ordre des phases est incorrect, le variateur de vitesse tournera en sens
inverse.
32
10 Utiliser du fil à gaine vinyle 600 V c.a. pour l'alimentation électrique et les câbles du moteur. 30
11 Utiliser des fils de calibre correct pour le circuit principal. Se reporter Table 3.2 , Table 3.3 , ou Table 3.4 . 30
• Lorsque le câble du moteur est relativement long, calculer la chute de tension.
3 x résistance en tension (Ω/km) x longueur du câble (m) x courant nominal du moteur (A) x 10 -3
Tension nominale du moteur (V) x 0,02 ≥ 30
• Si la longueur du câble entre le variateur de vitesse et le moteur dépasse 50 m, ajuster la fréquence porteuse
(C6-02) en conséquence.
32
12 Relier le variateur de vitesse à la terre. Consulter la page . 32 . 32
13
Bien serrer les vis de toutes les bornes (bornes du circuit de commande, bornes de terre).
Se reporter Table 3.2 , Table 3.3 , ou Table 3.4 .
30
14
Configurer des circuits de protection contre la surcharge lorsque plusieurs moteurs sont utilisés à partir d'un
même variateur de vitesse.
M1
OL1
OL2
OLn
MC1
MC2
MCn
M2
Mn
Variateur
de vitesse
MC1 - MCn
OL 1 - OL n ... contacteur magnétique
... relais thermique
Alimentation électrique
Remarque :Fermer MC1 à MCn avant d'utiliser le variateur de vitesse.
-
15
En cas d'utilisation d'une résistance de freinage ou d'une résistance de freinage dynamique, installer un contacteur
magnétique. Installer correctement la résistance et veiller à ce que la protection contre la surcharge coupe
l'alimentation électrique.
-
16 Vérifier que des condensateurs d'avance de phase ne sont PAS installés sur les sorties du variateur de vitesse. -
Câblage du circuit de commande
17 Utiliser des câbles à paire torsadée pour tout le câblage du circuit de commande du variateur de vitesse. -
18 Connecter les blindages des câbles blindés à la borne de terre GND. 38
19
En cas d'utilisation d'une séquence à 3 fils, définir correctement les paramètres pour les bornes d'entrée de contact
multifonctions S1 à S7, puis câbler correctement les circuits de commande.
29
20 Câbler correctement les cartes en option. -
21
Vérifier qu'il n'y a aucune autre erreur de câblage.
Utiliser uniquement un multimètre pour vérifier le câblage.
-
22
Serrer correctement les vis des bornes du circuit de commande du variateur de vitesse.
Se reporter Table 3.2 , Table 3.3 , ou Table 3.4 .
30
23 Ramasser toutes les chutes de fil. -
