n
Référence de fréquence à partir du clavier à DEL: b1-01 = 0
Lorsque b1-01 = 1, la référence de fréquence est fournie par le clavier à DEL.
Se reporter à Modes de programmation à
pour savoir comment définir la référence de fréquence.
n
Référence de fréquence à partir de la borne d'entrée analogique: b1-01 = 1
Lorsque b1-01 = 1, les entrée analogiques A1 et A2 fournissent la référence de fréquence.
Note: Régler H3-02 (sélection de la fonction de la borne A1) sur « 0 » pour configurer la borne A1 pour la référence de fréquence analogique
principale.
Utilisation d'un signal analogique unique (V ou I) en tant que référence de fréquence
Borne A1 (entrée de tension) du circuit de commande :
Pour entrer la référence de fréquence principale avec un signal de tension, utiliser la configuration d'entrée de tension au
niveau de la borne A1 du circuit de commande.
Variateur de vitesse
A1
A2
Référence de fréquence principale
(entrée de tension)
0 to 10 V
Référence de fréquence auxiliaire
(entrée de tension / courant)
c.a. Référence de fréquence
commune
2 k
W
+ V (+10,5 V, 20 mA)

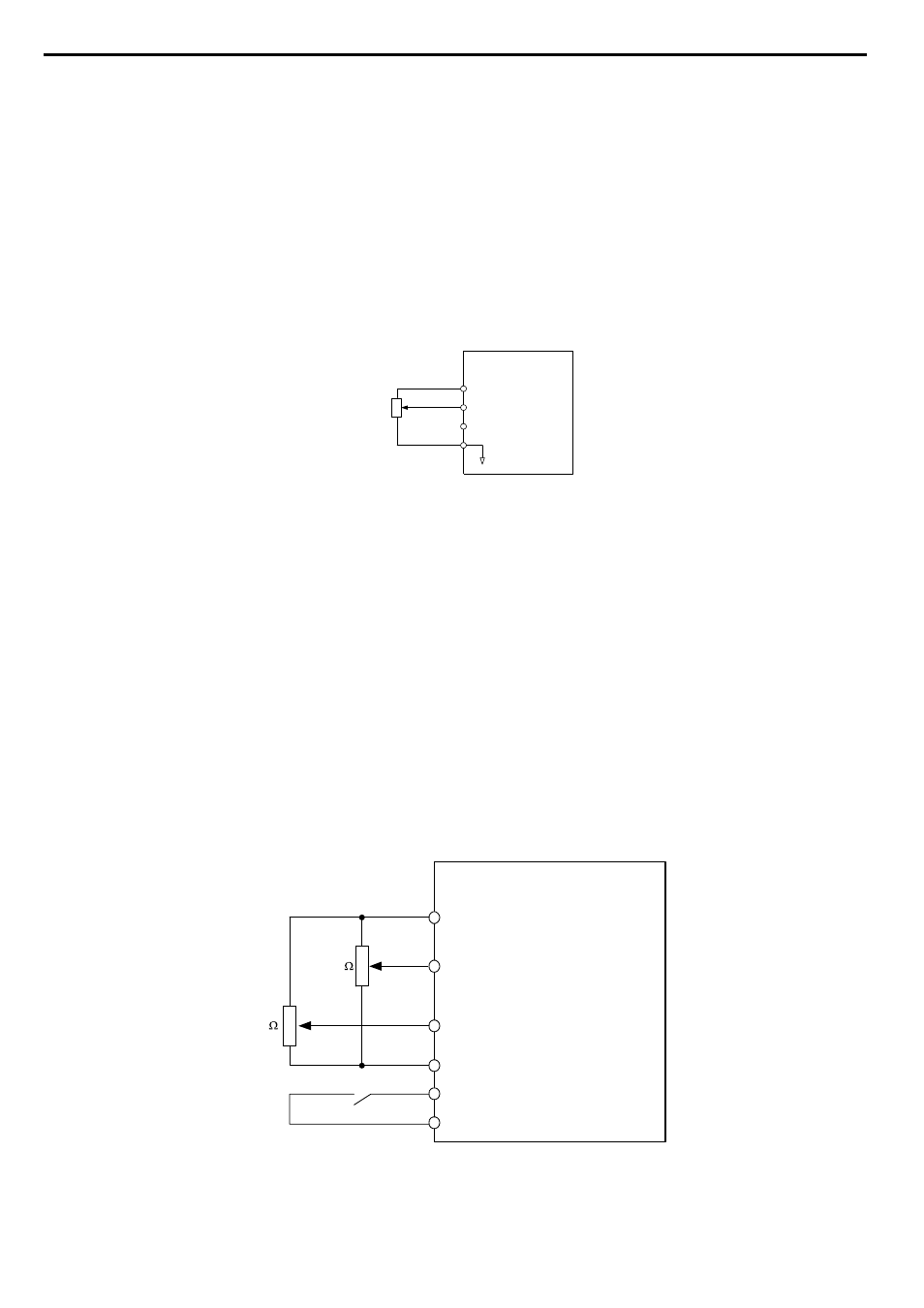

Figure 4.8 Entrée de tension pour la référence de fréquence principale
Borne A2 (entrée de tension/de courant) du circuit de commande :
Utiliser la borne A2 du circuit de commandes pour fournir la référence de fréquence avec un signal en courant entre 4 et
20 mA. Utiliser les réglages suivants des selecteurs et des paramètres pour configurer la borne A2 pour une entrée de 0 à
20 mA ou de 4 à 20 mA.
Alterner entre Références de fréquence principale/auxiliaire
Pour configurer la référence de fréquence de manière à alterner entre les entrées analogiques A1 et A2 (selecteur de
fréquence principale/auxiliaire), utiliser la configuration suivante :
1.
Régler la source de la référence de fréquence sur les bornes (b1-01 = « 1 »).
2.
Définir une des entrées numériques sur la référence auxiliaire 1, H1-oo= "3" (préréglage pour la borne S5)
3.
Régler le type du signal d'entrée de la borne A2 à l'aide du selecteur DIP S1 et du paramètre H3-09.
4.
Régler la fonction de l'entrée analogique A2 sur fréquence auxiliaire (H3-10 = « 3 »).
Lorsque l'entrée numérique assignée à l'étape 2 est désactivée, la borne A1 est l'entrée de la référence de fréquence. Si elle
est fermée, la valeur de l'entrée A2 devient la référence de fréquence. Les durées d'accélération / décélération en vigueur
sont utilisées pour la transition entre les valeurs.
Variateur de vitesse
A1
A2
Référence de fréquence principale
(entrée de tension)
Référence de fréquence auxiliaire 1
c.a.
S5
Référence de fréquence commune
Entrée numérique multifonctions
SC Entrée numérique commune
+ V (+10,5 V, 20 mA)
2 k
(entrée de tension)
2 k
Figure 4.9 Alterner entre références de fréquence principale et auxiliaire
