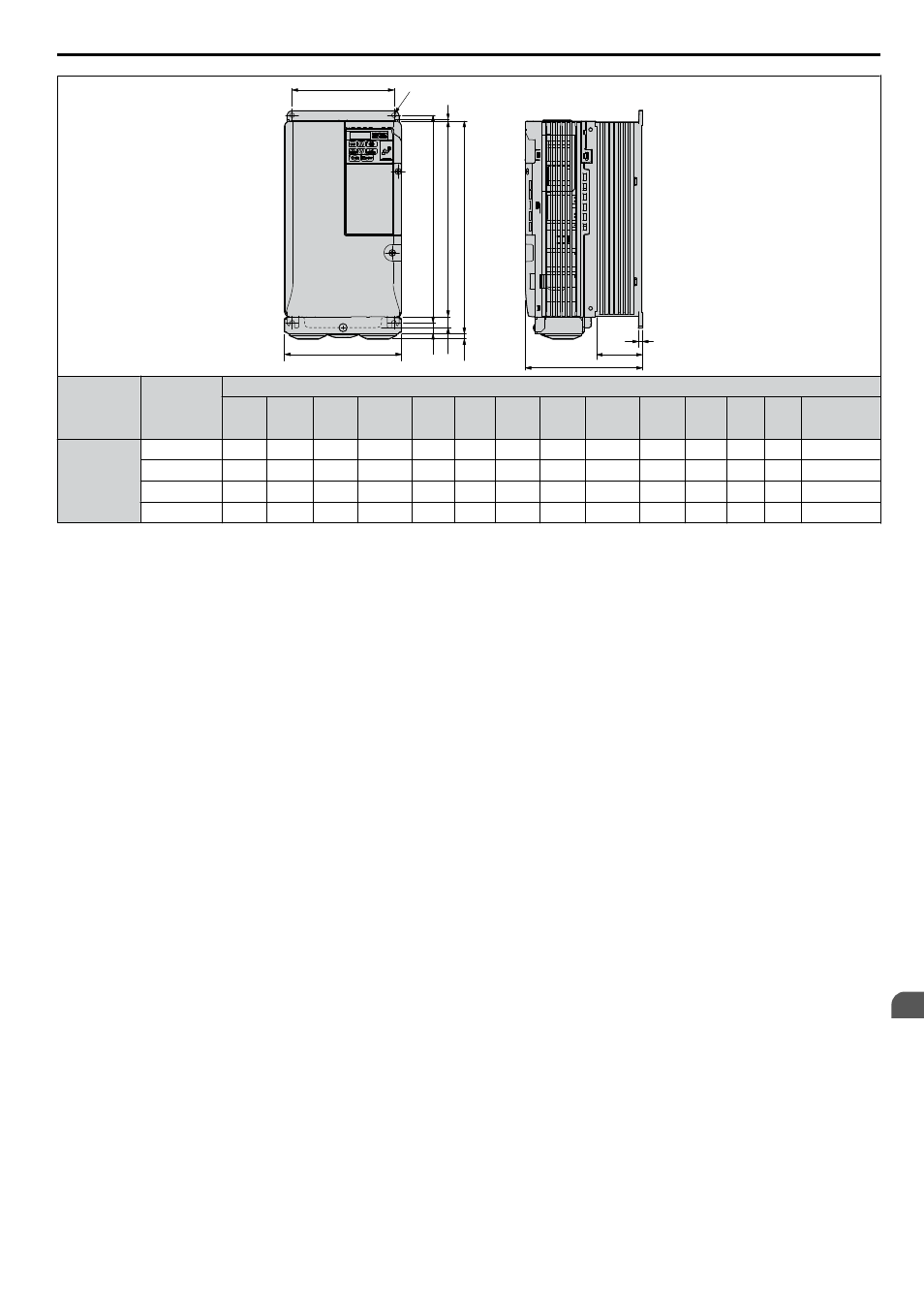

W1
W H5
H2
H4
H
H3
D1
t1
D
H1
4-d
H6
Classe de
tension
Modèle de
variateur
de vitesse
CIMR-Vo
Dimensions (mm)
W1 H2 W H1 D t1 H5 D1 H H4 H3 H6 d Poids (kg)
Triphasé
Classe de
400 V
4A0018F 122 248 140 234 140 5 13 55 254 13 6 1.5 M5 3.8
4A0023F 122 248 140 234 140 5 13 55 254 13 6 1.5 M5 3.8
4A0031F 160 284 180 270 143 5 13 55 290 15 6 1.5 M5 5.2
4A0038F 160 284 180 270 163 5 13 75 290 13 6 1.5 M5 5.5
2.1 Installation mécanique
YASKAWA ELECTRIC TOFP C710606 14D Variateur de vitesse YASKAWA Manuel de mise en route rapide 25
2
Installation mécanique
