u Sous-organigramme A2 : Fonctionnement à haute performance grâce à la
commande vecteur en boucle ouverte du moteur.
Figure 4.4 , Organigramme A2, utilise la Commande vecteur en boucle ouverte pour un fonctionnement du moteur à hautes
performances. Ceci est approprié pour des applications exigeant un couple de démarrage élevé, des limites de couple et
une meilleure régulation de la vitesse.
De
l'organigramme
A
Le moteur peut-il
tourner pendant le
réglage ?
Effectuer le réglage automatique
en rotation (T1-01=0)
Est-ce que le câble
du moteur a une longueur
supérieure à 50 m ?
Effectuer un réglage automatique
stationnaire pour la résistance des
bornes (T1-01=2)
Le réglage en rotation doit
être effectué avec la charge
déconnectée
NON OUI
NON
Rapport de test / fiche
signalétique du moteur
disponible ?
Entrer les données de la fiche
signalétique du moteur dans
les paramètres
NON
Calculer les données des paramètres
E2 nécessaires à l'aide des
informations de la plaque signalétique
OUI
OUI
Retour à
l'organigramme
A
<1>
<1>

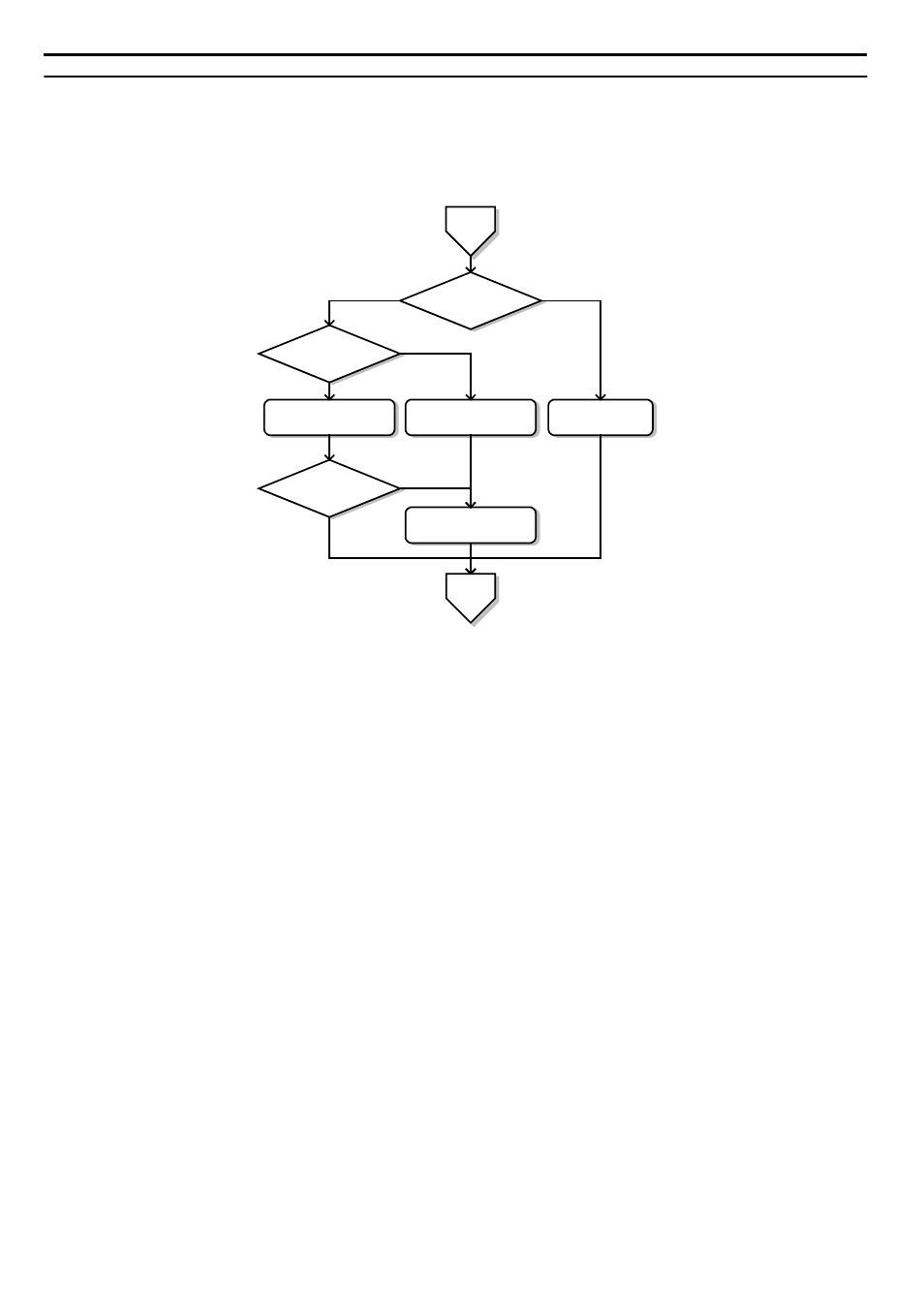

Figure 4.4 Organigramme A2 : Fonctionnement à haute performance grâce à la commande vecteur en boucle
ouverte du moteur.
4.3 Organigrammes de mise en route
