4.1 Utilisation du clavier à DEL numérique
Utiliser du clavier à DEL pour entrer des commandes de marche et d'arrêt, afficher des données, modifier des paramètres
et afficher des informations sur les pannes et les alarmes.
u Touches, écrans d'affichage et DEL
STOP
(Hz)
(Hz)
(A)
(V)
:
:
:
:
:
:
:
:
:
: Fref
FWD/REV Sel
Fout
lout
Mon1
Monitor
Verify
SetUpGuide
Program
Auto-Tuning
Read manual before installing.
Risk of electric shock.
Wait 1 minute for capacitor discharge after
disconnecting power suppl y.
To conform to requirements, make sure to
ground the supply neutral for 400V class.
WARNING
STOP
9
5
1
2
3
4 6
7
8
10
V1000
11
12 13
15
14

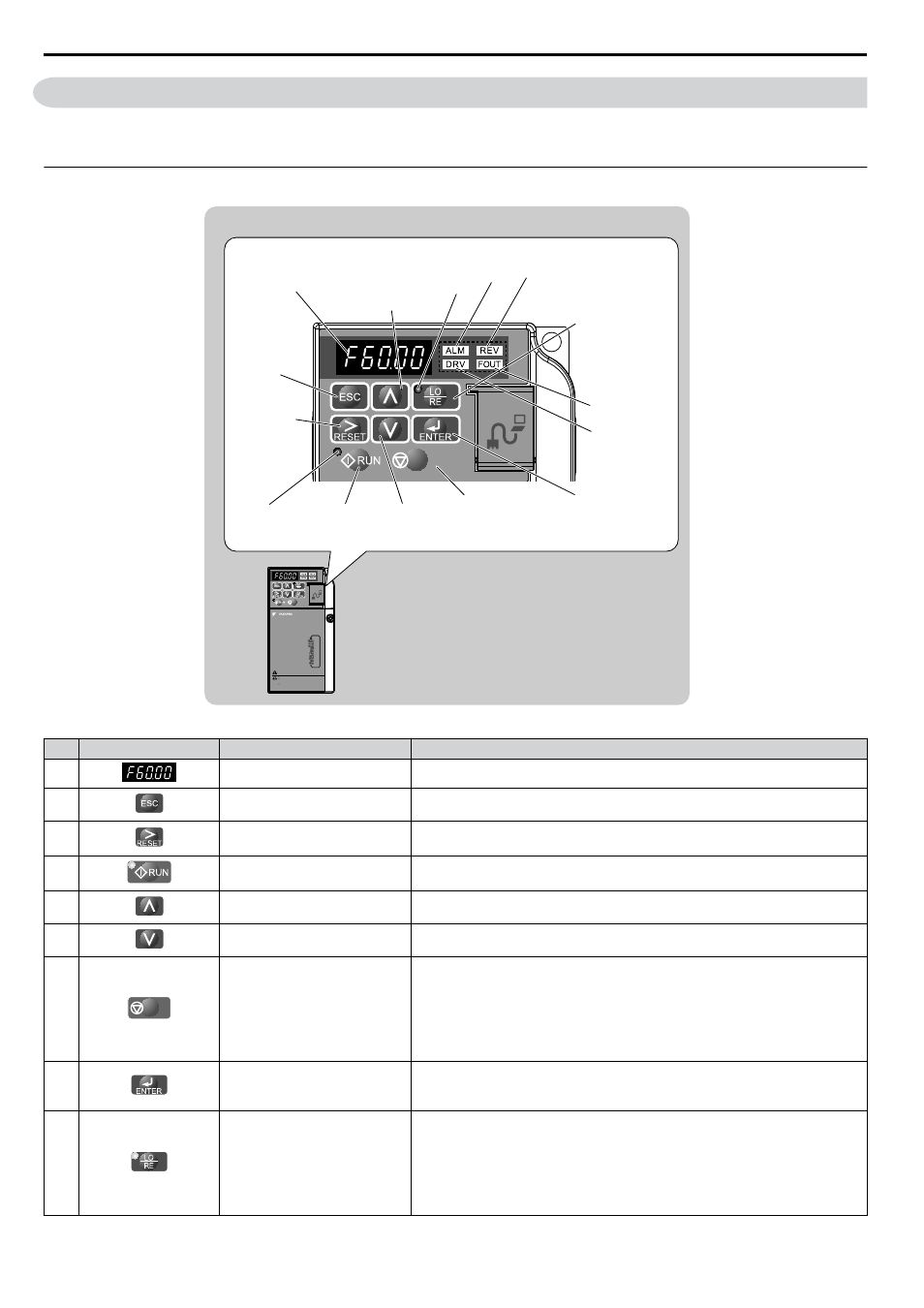

Table 4.1 Touches et écrans d'affichage du clavier à DEL
No. Écran d'affichage Nom Fonction
1 Zone d'affichage de données Affiche la référence de fréquence, la valeur des paramètres, etc.
2 Touche ESC (Échappement) Renvoie au menu précédent.
3 Touche RESET (Réinitialisation) Déplace le curseur vers la droite.
Réinitialise le variateur de vitesse pour résorber une situation de panne.
4 Touche RUN (Marche) Met le variateur de vitesse en marche.
5 Touche fléchée vers le haut Défile vers le haut pour sélectionner des valeurs de paramètres, de réglages, etc.
6 Touche fléchée vers le bas Défile vers le bas pour sélectionner des valeurs de paramètres, de réglages, etc.
7 STOP Touche STOP (Arrêt)
Arrête le variateur de vitesse.
Remarque :Circuit d'arrêt prioritaire. Un arrêt rapide est disponible en appuyant
sur la touche STOP (Arrêt) lorsque le variateur de vitesse détecte un danger, même
si le variateur de vitesse fonctionne à partir d'un signal provenant de la borne
d'entrée des contacts multifonctions (REMOTE est activé). Pour éviter l'arrêt par
actionnement de la touche STOP (Arrêt), régler o2-02 (sélection de la fonction de
la touche STOP) sur 0 (désactivée).
8 Touche ENTER (Entrée)
Sélectionne tous les modes, paramètres, réglages, etc.
Sélectionne un élément de menu pour se déplacer d'un écran d'affichage au
suivant.
9
Touche de sélection LO/RE
(Local/Déporté)
Alterne le contrôle du variateur de vitesse entre le clavier (LOCAL) et les bornes
du circuit de commande (REMOTE).
Remarque :La touche LOCAL/REMOTE reste active lors d'un arrêt en mode
variateur de vitesse. S'il existe un risque que le clavier numérique puisse passer
de REMOTE à LOCAL suite à une opération incorrecte, régler o2-01 (Sélection
de la fonction de la touche LOCAL/REMOTE) sur « 0 » (désactivée) pour
désactiver la touche LOCAL/REMOTE.
