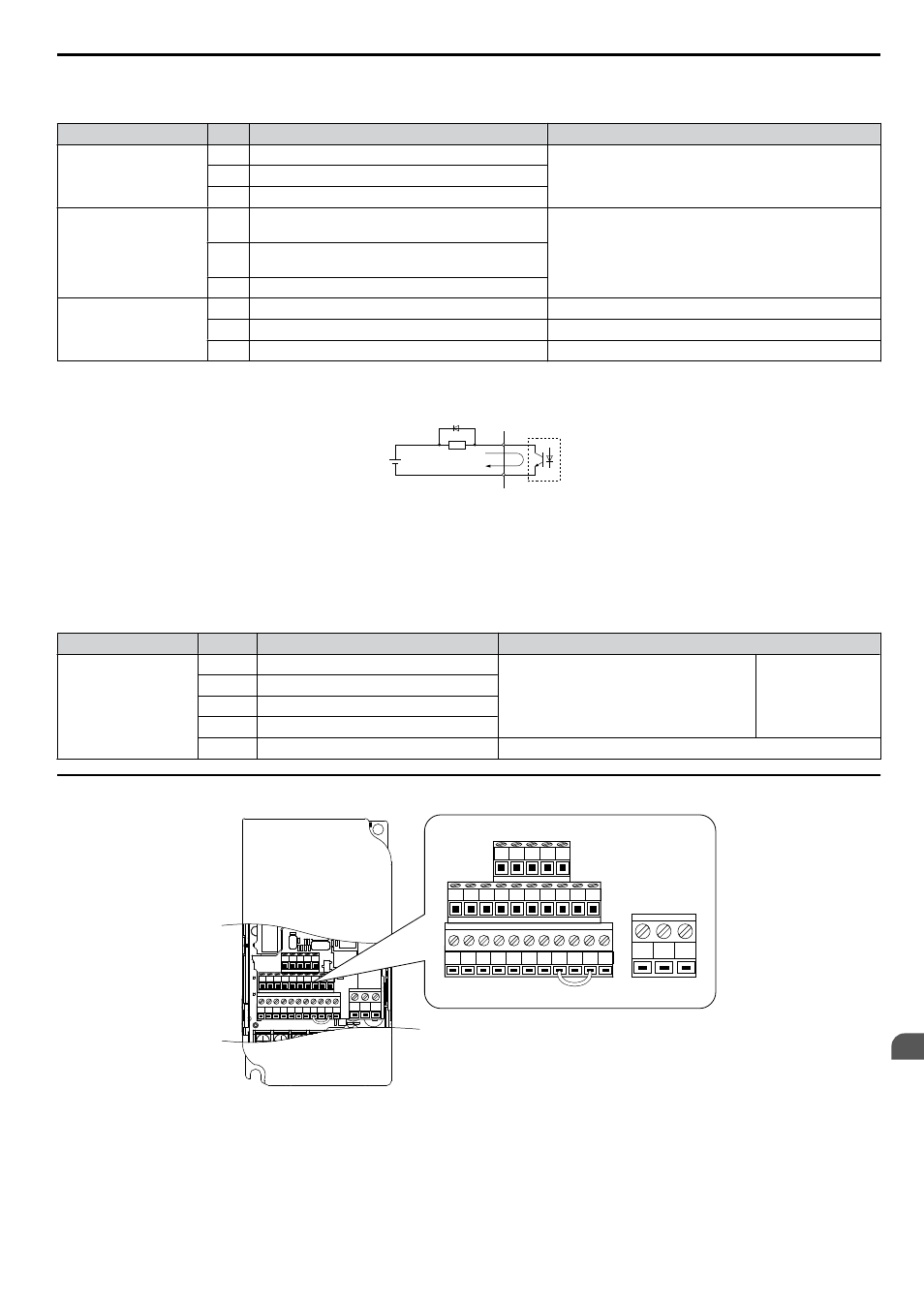

n Bornes de sortie
Table 3.7 Bornes de sortie du circuit de commande
Type No. Nom de la borne (Fonction) Fonction (niveau de signal) paramétrée par défaut
Sortie numérique
multifonctions
MA N.O. (défaillance)
Sortie numérique
30 V c.c., 10 mA à 1 A; 250 V c.a., 10 mA à 1 A
Charge minimale : 5 V c.c., 10 mA (valeur de référence)
MB sortie N.F. (défaillance)
MC Sortie numérique commune
Sortie des coupleurs
optoélectroniques
multifonctions
P1
Sortie du coupleur optoélectronique 1 (pendant le
fonctionnement)
Sortie de coupleur optoélectronique 48 V c.c., 2 à 50 mA
P2
Sortie du coupleur optoélectronique 2 (accord de
fréquence)
PC Sortie commune des coupleurs optoélectroniques
Sortie du moniteur
MP Sortie des trains d'impulsions (Fréquence de sortie) 32 kHz (max)
AM Sortie du moniteur analogique 0 à 10 V c.c. (2 mA ou moins) Résolution : 1/1000
AC Moniteur commun 0 V
Connecter une diode de suppression comme illustré dans Figure 3.4 lors de l'actionnement d'une charge réactive comme
la bobine d'un relais. Veiller à ce que la valeur nominale de la diode soit supérieure à la tension du circuit.
A
B
C
D
A – Alimentation électrique externe,
48 V max.
B – Diode de suppression
C – Bobine
D – 50 mA ou moins
Figure 3.4 Connexion d'une diode de suppression
n Bornes de communications série
Table 3.8 Bornes du circuit de commande : Communications série
Type No. Nom du signal Fonction (niveau de signal)
MEMOBUS/Modbus
Communication
R+ Entrée de communications (+)
Communication MEMOBUS/Modbus :
Utiliser un câble RS-485 ou RS-422 pour
connecter le variateur de vitesse.
Protocole de
communication
MEMOBUS/
Modbus RS-485/422
de 115,2 kbps (max.)
R- Entrée de communications (-)
S+ Sortie de communications (+)
S- Sortie de communications (-)
IG Terre 0 V
u Configuration du bloc de bornes amovible
S1 S2 S3 S4 S5 S6 S7 HC SC H1 RP
R+ R– S+ S– IG
P1 P2 PC A1 A2 +V AC AM AC MP
MC MB MA
S1 S2 S3 S4 S5 S6 S7 HC SC H1 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V AC AM AC MP
MC MB MA
Figure 3.5 Bloc de bornes amovible
(CIMR-VAooooooo; CIMR-VUooooooo)
3.3 Câblage du circuit de commande
