Classe de 200 V / 400 V triphasé
C
D
H
H
D
D
I
E
J
B
F
G
A
A
L3 L2 L1 L3 L2 L1
E
L3
L2
L1
PE
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3
A – Relier à la terre le blindage du
câble
B – Panneau du boîtier
C – Plaque métallique
D – Surface de mise à la terre (retirer
toute peinture ou vernis)
E – Variateur de vitesse
F – Câble du moteur (câble blindé
tressé, maximum 20 m)
G – Moteur
H – Collier de serrage du câble
I – Distance maximale entre le
variateur de vitesse et le filtre
antiparasite
J – Filtre antiparasite EMC

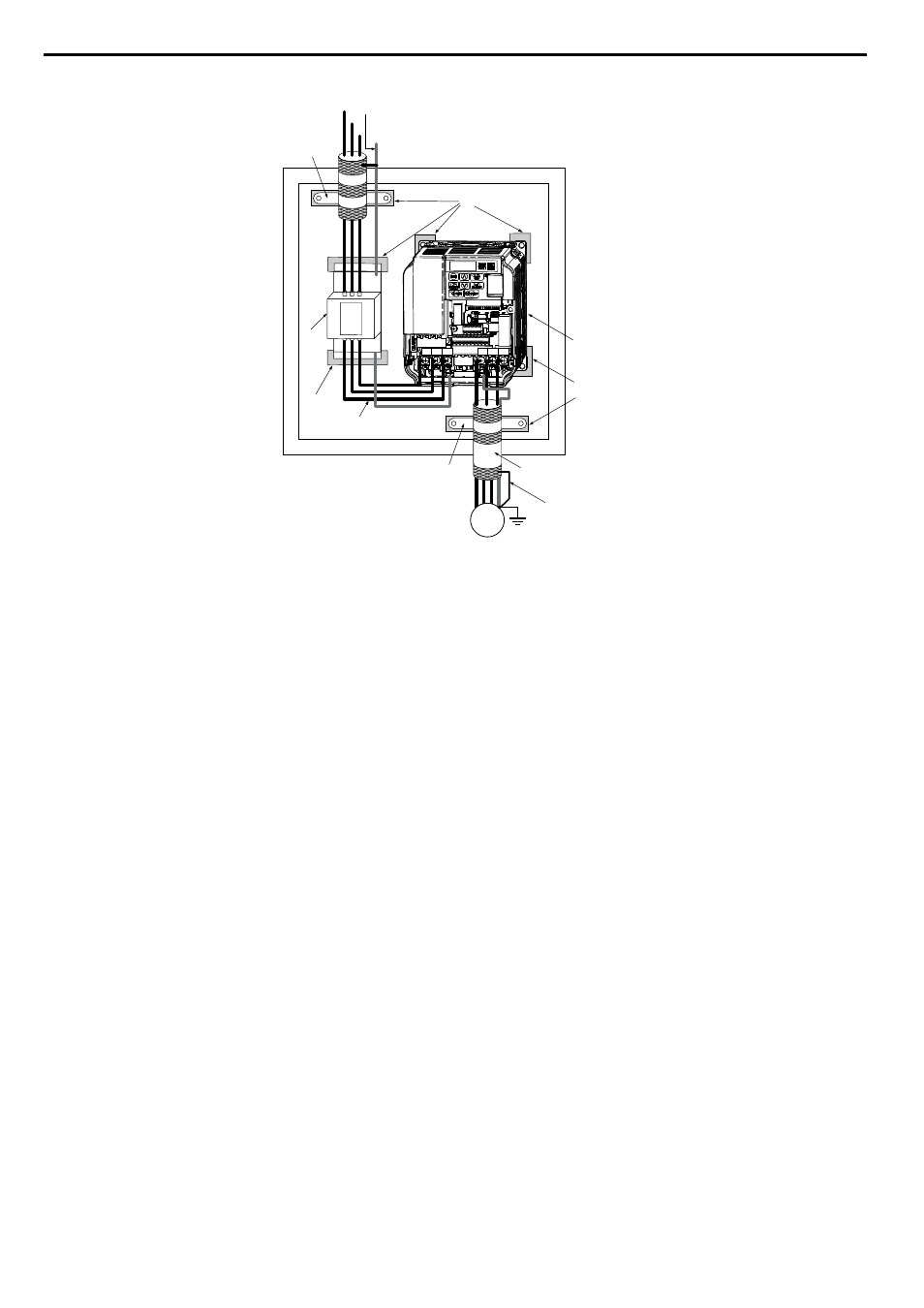

Figure 8.2 Installation du filtre EMC et du variateur de vitesse pour la conformité CE
(Classe de 200 V / 400 V triphasé)
8.1 Normes européennes
