1.2 Noms des composants
Cette section illustre les composants du contrôleur qui sont mentionnés dans ce manuel.
u IP20/à châssis ouvert
n CIMR-V 200 V c.a. monophaséoBA0001B ~ 0003B
CIMR-V 200 V c.a. triphaséo2A0001B ~ 0006B
A
B
C
D
E
F
G
H I
J
L
K
A – Grille de ventilateur <1>
B – Orifice de montage
C – Dissipateur de chaleur
D – Couvercle du connecteur de
l'alimentation électrique 24 V c.c.
en option
E – Panneau de raccordement Se
reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34
F – Cache-bornes
G – Vis du capot avant
H – Capot avant
I – Port de communication
J – Opérateur à DEL
Se reporter à
Utilisation du clavier à DEL
numérique à la page 44
K – Boîtier
L – Ventilateur de refroidissement
<1>

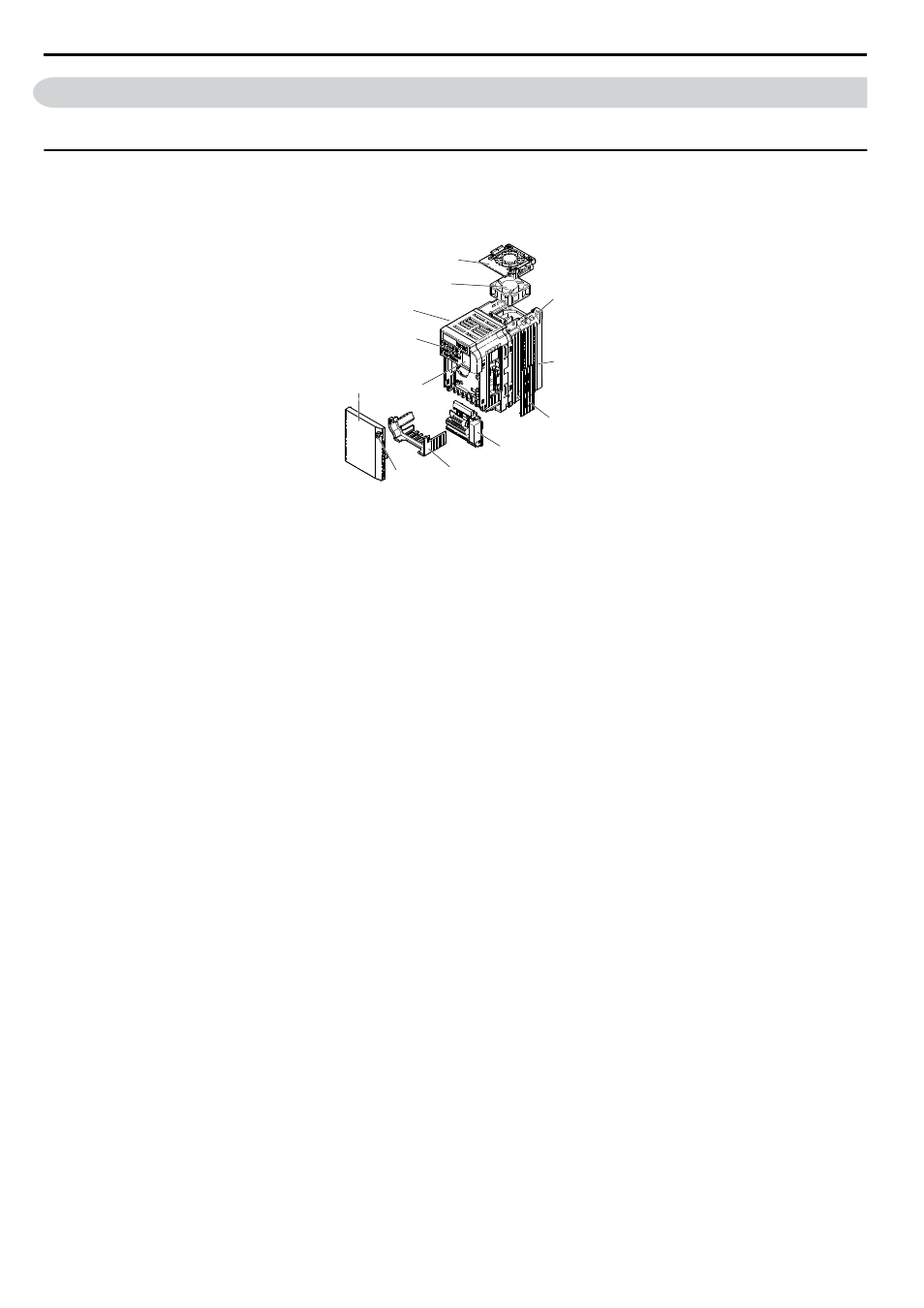

Figure 1.2 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/à châssis ouvert 200 V c.a.
triphaséeo2A0006B
<1> Les variateurs de vitesse CIMR-VoBA0001B ~ 0003B et CIMR-Vo2A0001B ~ 0004B ne sont pas munis de ventilateur de
refroidissement ni de grille de ventilateur de refroidissement.
