Utilisation d'uneSéquence à 3 fils
Lorsque H1-05 (Sélection de la fonction de la borne d'entrée numérique multifonctions S5) = 0, les fonctions des bornes
S1 et S2 sont réglées sur une séquence à 3 fils, et la borne d'entrée multifonctions devient la borne de commande de marche
avant/arrière.
S1
S2
S5
SC
Commande de marche
(ouvert = marche)
Variateur de vitesse Interrupteur d'arrêt
(N.F.)
Interrupteur de marche
(N.O.)
Commande d'arrêt
(fermé = arrêt)
Commande FWD/REV (avant/arrière)
(entrée multifonctions) <1>
Entrée numérique commune

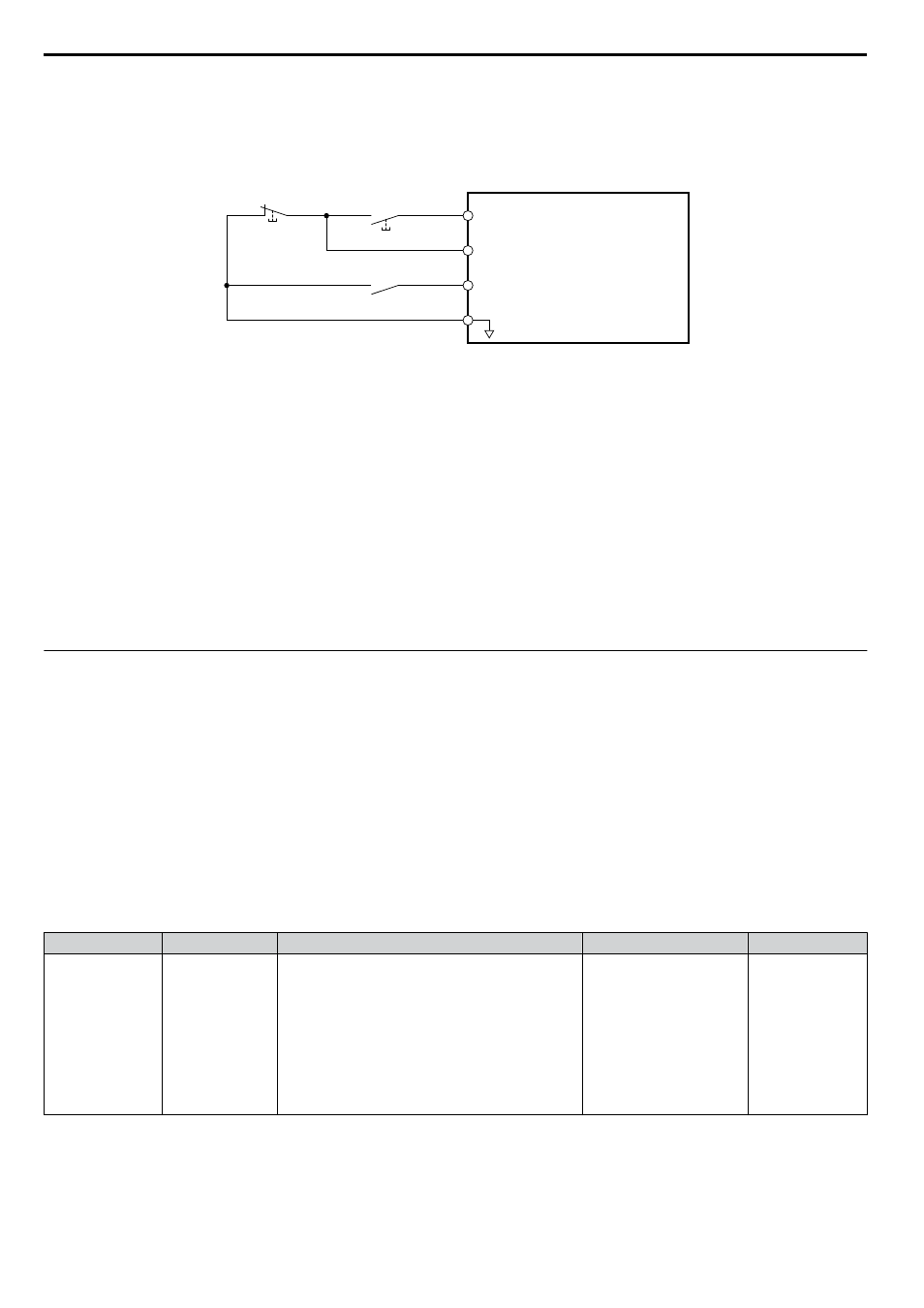

Figure 4.11 Exemple de schéma de câblage pour une Séquence à 3 fils avec la borne S5
<1> Lorsque la borne S5 est ouverte, le moteur tourne vers l'avant. Lorsqu'elle est fermée, le moteur tourne l'arrière.
MISE EN GARDE! Lorsqu'une séquence à 3 fils est utilisée, régler le variateur de vitesse sur une séquence à 3 fils avant de câbler les
bornes de commande et veiller à ce que le paramètre b1-17 soit réglé sur 0 (le variateur de vitesse n'accepte pas de commande de
marche à la mise en route (défaut)). Si le variateur de vitesse est câblé pour une séquence à 3 fils, mais réglé pour une séquence à
2 fils (défaut), et si le paramètre b1-17 est réglé sur 1 (le variateur de vitesse accepte une commande de marche à la mise en route),
le moteur tournera en marche arrière à la mise en route du variateur de vitesse et pourra provoquer une blessure.
ATTENTION! Le moteur commencera à tourner dès la mise sous tension. Des précautions appropriées doivent être prises pour assurer
la sécurité dans la zone située autour du moteur avant de mettre le variateur de vitesse sous tension. Le non respect de cette consigne
pourrait entraîner des blessures mineures ou modérées.
Note: Mettre en marche en activant/désactivant l'alimentation électrique. Pour des raisons de sécurité, le variateur de vitesse est initialement
réglé pour ne pas accepter une commande de marche à la mise en route (b1-17 = « 0 »). Si une commande de marche est émise à la mise
en route, le voyant RUN (Marche) clignote rapidement. Pour changer ceci de manière à ce que la commande de marche soit émise par le
variateur de vitesse, changer le paramètre b1-17 à 1.
u Mode de charge du variateur de vitesse et sélection de la fréquence porteuse : C6-01
et C6-02
n Sélection du mode de charge du variateur de vitesse : C6-01
Le variateur de vitesse a deux modes de charge différents qu'il est possible de sélectionner en fonction des caractéristiques
de la charge. Les valeurs nominales de courant de sortie, de capacité de surcharge, de fréquence de porteuse et de fréquence
de sortie maximale du variateur de vitesse changeront en fonction du mode de charge sélectionné. Utiliser le paramètre
C6-01 (Cycle de charge) pour sélectionner Heavy Duty (HD) (Charge lourde) ou Normal Duty (ND) (Charge normale)
pour l'application. Le réglage d'usine est ND. Se reporter à Spécifications à la page 95 pour plus de détails au sujet du
courant nominal.
n Sélection de la fréquence porteuse : C6-02
Fréquences porteuses fixes
La fréquence porteuse peut être définie à l'aide du paramètre C6-02, comme illustré dans le tableau ci-dessous.
Paramètre Nom Description Plage de réglage Défaut
C6-02 Fréquence porteuse
1 : 2,0 kHz
2 : 5,0 kHz
3 : 8,0 kHz
4 : 10,0 kHz
5 : 12,5 kHz
6 : 15,0 kHz
7 : Swing PWM1
8 : Swing PWM2
9 : Swing PWM3
A: Swing PWM4
F : Défini par l'utilisateur (C6-03 à C6-05)
1 à F
dépend de la taille
du variateur de
vitesse
Note: Les réglages 7 à A pour le paramètre C6-02 utilisent une Swing PWM équivalente à un bruit audible de 2 kHz. Cette fonction transforme
le bruit du moteur en un bruit blanc moins importun.
Note: La limite supérieure pour la fréquence porteuse est déterminée par la capacité du variateur de vitesse.
4.6 Ajustements de la configuration de base du variateur de vitesse
