MISE EN ROUTE
Sélectionner un profil V/f
E1-03
Vecteur en boucle
ouverte A1-02 = 2
Sélectionner le mode de
commande du moteur A1-02.
La charge peut-elle
être déconnectée
du moteur ?
L'application
permettra-t-elle
la rotation du moteur
pour le réglage
automatique ?
NON
Commande vecteur en boucle ouverte
à aimants permanents A1-02 = 5
Est-il prévu que
la charge totale
connectée soit inférieure
à 30 % de la valeur
nominale du
moteur ?
Commande en V/f
A1-02 = 0
Utiliser la commande en V/f
(A1-02 = 0) ou définir
manuellement les paramètres
du moteur si une commande
vecteur en boucle ouverte est
nécessaire
Sélectionner le code du
moteur (E5-01) ou définir
manuellement les données
du moteur dans E5- oo
Faire tourner le moteur sans la charge.
Ajuster les paramètres, le cas échéant.
Connecter la charge et faire tourner le moteur.
Ajuster les paramètres, le cas échéant.
Vérifier que le système fonctionne comme prévu.
Est-ce que le
câble entre le moteur et
le variateur de vitesse a une
longueur supérieure
à 50 m ?
OUI NON
OUI
NON
OUI
Réglage automatique terminé.
AVIS : Un réglage automatique
avec une charge connectée est
possible, mais peut donner lieu à
des performances sous-optimales.
Réglage automatique
stationnaire pour la résistance
entre les phases (T1-01 = 2)
Réglage automatique
en rotation V/f
(T1-01 = 3)
Réglage automatique
en rotation
(T1-01 = 0)
OUI
NON

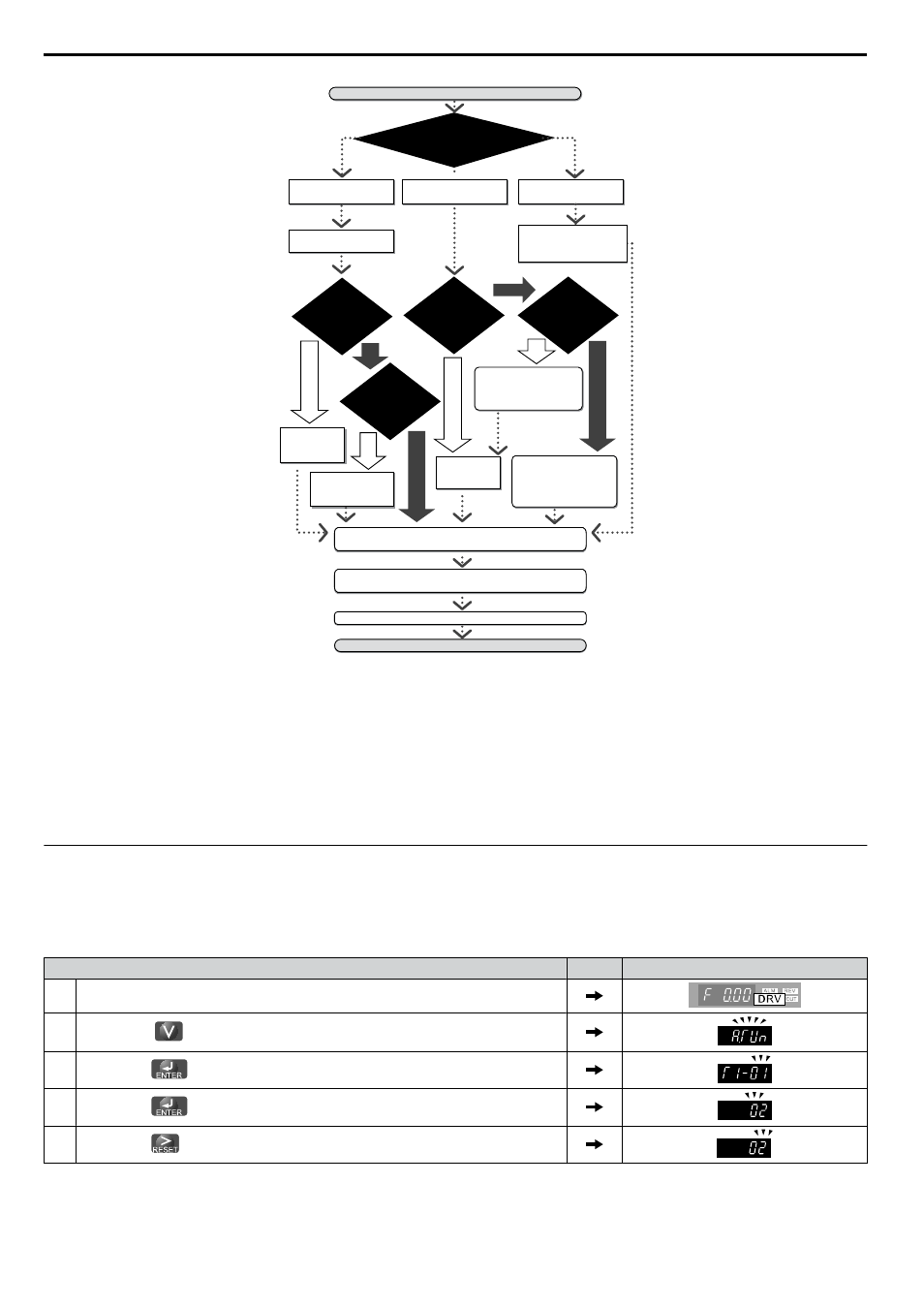

Figure 4.13 Sélection du réglage automatique
3. Entrer le type de réglage automatique dans le paramètre T1-01.
4. Entrer les données de la plaque signalétique du moteur.
5. Commencer le processus de réglage automatique lorsque le variateur de vitesse l'indique.
6. Si le réglage automatique a été effectué avec succès, faire un test sans la charge et apporter tous les ajustements
nécessaires aux paramètres.
7. Si le test est réussi, faire un test avec la charge connectée et, le cas échéant, apporter des ajustements aux paramètres.
u Exemple de réglage automatique
L'exemple suivant illustre comment effectuer un réglage automatique en rotation pour une commande vecteur en boucle
ouverte (A1-02 = 2).
n Régler le type de réglage automatique sélectionné
Étape Affichage/Résultat
1. Mettre le variateur de vitesse sous tension. L'écran initial s'affiche.
2. Appuyer sur
jusqu'à ce que l'écran de réglage automatique s'affiche.
3. Appuyer sur
pour commencer le réglage des paramètres
4. Appuyer sur
pour afficher la valeur de T1-01.
5. Appuyer sur
pour sélectionner le chiffre à modifier.
