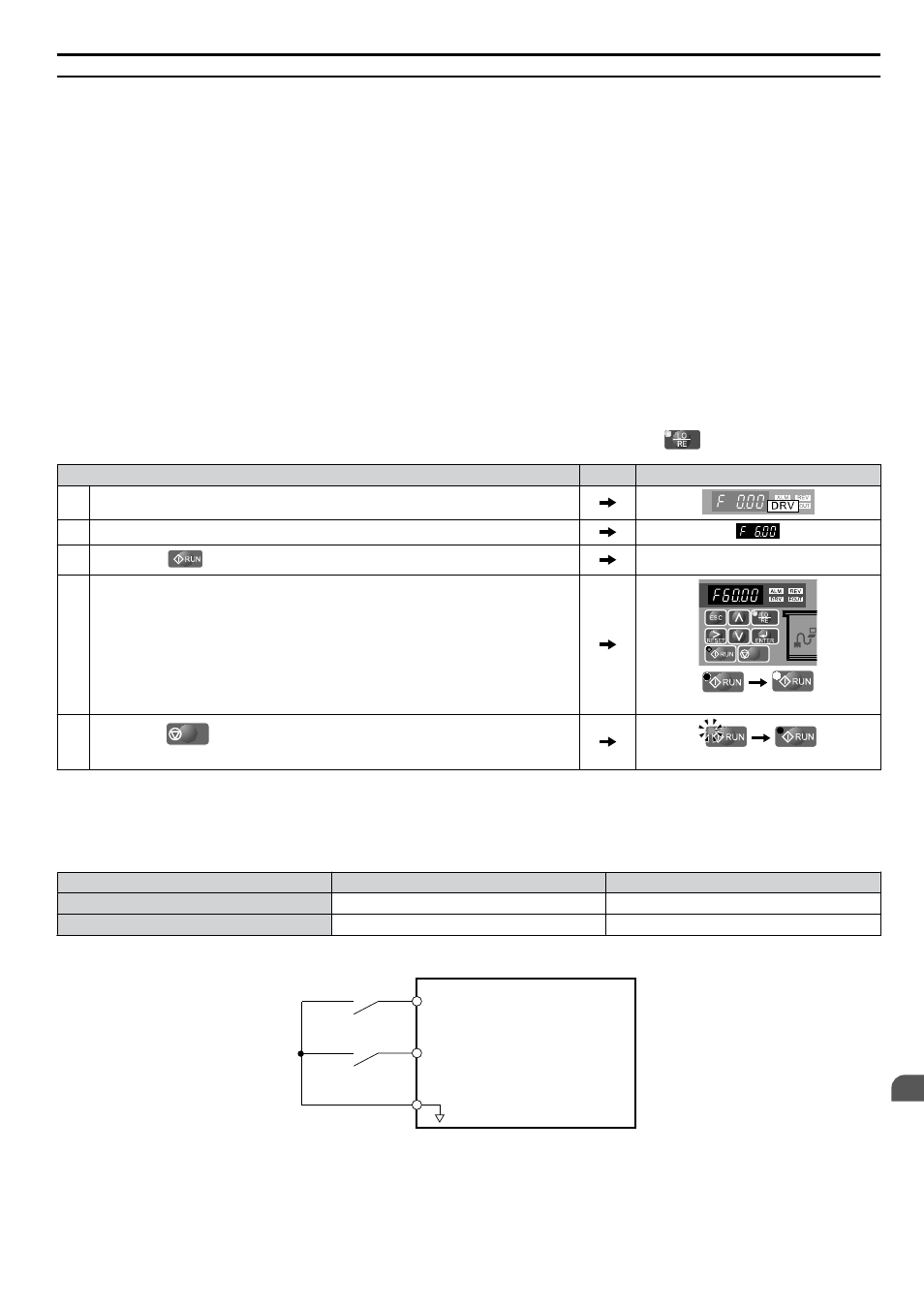

u Sélection d'entrée de la commande de marche: b1-02
Cette section explique comment assigner l'entrée de la commande de marche.
Les paramètres b1-01 et b1-02 peuvent être utilisés pour sélectionner indépendamment la source de la commande de
marche et la référence de fréquence (par exemple, définir la référence à partir du clavier et la commande de marche à partir
des bornes).
MISE EN GARDE! Risque de mouvement brusque. Lorsque la commande de marche est donnée en activant l'alimentation électrique
du variateur de vitesse, le moteur commence à tourner dès que le variateur de vitesse est mis sous tension. Veiller à prendre des
précautions appropriées si cette configuration est utilisée. Veiller à assurer la sécurité dans la zone située autour du moteur. Le non
respect de cette consigne pourrait entraîner de graves blessures, voire la mort.
n Faire fonctionner le variateur de vitesse à 6 Hz à l'aide du clavier à DEL numérique : b1-02
= 0
Pour assigner la commande de marche au panneau du clavier, régler le paramètre b1-01 sur « 0 ». Ceci configurera le
variateur de vitesse pour qu'il reçoive la commande de marche à partir du clavier à DEL. Initialiser la commande de marche
à l'aide des touches Run (Marche) et Stop (Arrêt). Lors de la mise en route, le variateur de vitesse utilise le paramètre
b1-02 pour déterminer l'origine de la commande de marche.
La procédure suivante indique comment démarrer et arrêter le variateur de vitesse au moyen du clavier à DEL une fois
que le paramètre b1-02 a été réglé sur 0.
Note:
Lorsque b1-02 (Sélection commande de marche) n'est pas réglé sur 0 (opérateur), appuyer dessus pour sélectionner LOCAL.
Étape Affichage/Résultat
1. Mettre le variateur de vitesse sous tension. L'écran initial s'affiche.
2. Régler la référence de fréquence sur F6.00 (6 Hz).
3. Appuyer sur
pour démarrer le moteur.
4. Le moteur devrait accélérer jusqu'à 6 Hz pendant que le voyant RUN (Marche) est
allumé.
STOP
éteint allumé
5. Appuyer sur
STOP
pour arrêter le moteur. Le voyant RUN (Marche) clignote jusqu'à
l'arrêt complet du moteur. clignotant éteint
n Faire fonctionner le variateur de vitesse à l'aide des bornes d'entrée numérique :b1-02 = 1
Ce réglage utilise les bornes d'entrée numérique pour entrer la commande de marche. Le réglage d'usine est une séquence
à 2 fils.
Utilisation d'une séquence à 2 fils
Bornes d'entrée numérique ON (Marche) OFF (Arrêt)
S1 Marche avant Arrêt
S2 Marche arrière Arrêt
Variateur de vitesse
Marche avant
S1
S2
SC
Marche arrière
Entrée numérique commune
Figure 4.10 Exemple de schéma de câblage pour uneSéquence à 2 fils
