INITIALISATION DU POINT DE REFERENCE
(cycle 247)
8
CYCL DEF: Sélectionner le cycle 247 INITIALISATION DU POINT DE
REFERENCE
8
Numéro point de référence: Q339 Introduire le numéro du nouveau
point de référence provenant du tableau Preset
13 CYCL DEF 247 INIT. PT DE REF.
Q339=4
;NUMÉRO POINT DE RÉF.

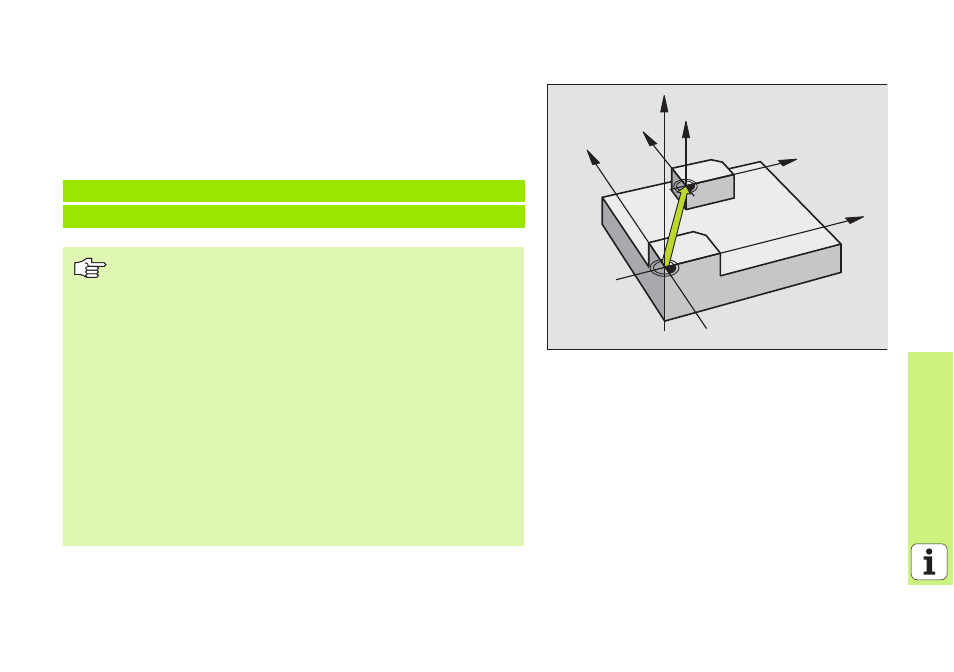

Lors de l'activation d'un point de référence du tableau Preset,
la TNC annule toutes les conversions de coordonnées actives
qui avaient été activées précédemment avec les cycles
suivants:
Cycle 7, décalage du point zéro
Cycle 8, image miroir
Cycle 10, rotation
Cycle 11, facteur échelle
Cycle 26, facteur échelle spécifique de l'axe
En revanche, la conversion de coordonnées du cycle 19,
l'inclinaison du plan d'usinage restent activées.
Si vous activez le numéro de Preset 0 (ligne 0), activez dans
ce cas le dernier point de référence que vous avez initialisé
manuellement en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de programme.
