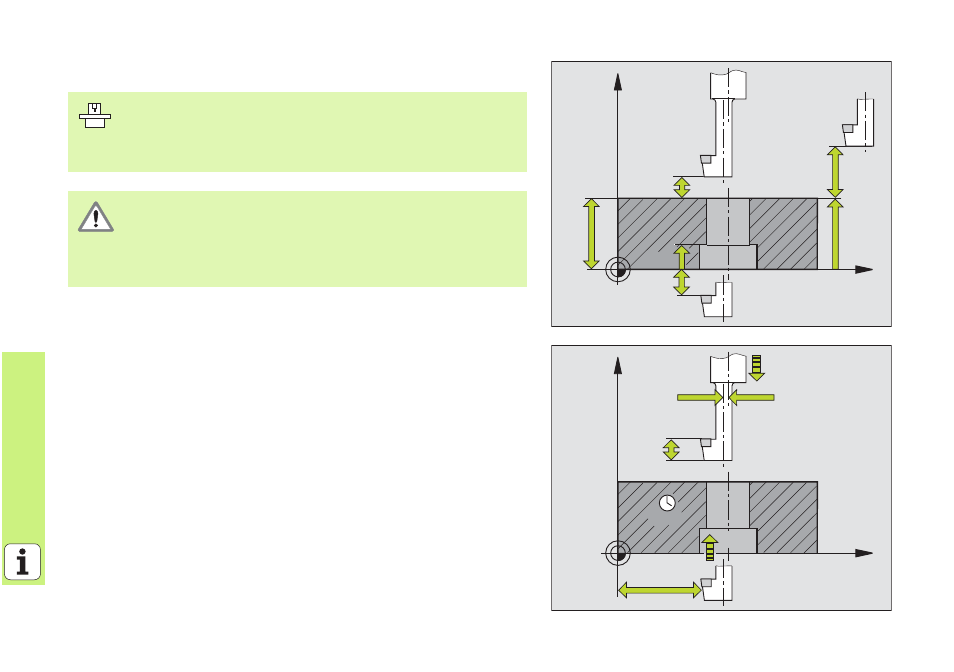

CONTRE PERCAGE (cycle 204)
8 CYCL DEF: Sélectionner le cycle 204 CONTRE-PERCAGE
8 Distance d’approche: Q200
8 Profondeur de plongée: Q249
8 Epaisseur matériau: Q250
8 Cote excentrique: Q251
8 Hauteur de la dent: Q252
8 Avance de pré-positionnement: Q253
8 Avance plongée: Q254
8 Temporisation à la base de contre-perçage: Q255
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Sens dégagement (0/1/2/3/4): Q214
8 Angle pour orientation broche: Q336
„
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'utilisation du cycle
CONTRE-PERCAGE!
„ L'usinage est exécuté avec l'asservissement de la broche!
„ Danger de collision! Sélectionner le sens de dégagement
de l'outil de manière à ce que l'outil s'éloigne du fond du
trou!
„
N'utiliser ce cycle qu'avec des outils pour usinage en
tirant!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
