Définir les outils
Données de l'outil
Chaque outil porte un numéro d'outil compris entre 0 et 254. Si vous
travaillez avec les tableaux d’outils, vous pouvez utiliser des numéros
plus élevés et, en outre, attribuer des noms aux outils.
Introduire les données de l'outil
Les données de l'outil (longueur L et rayon R) peuvent être introduites:
„ sous la forme d'un tableau d'outils (de manière centrale, programme
TOOL.T)
ou
„ directement dans le programme dans des séquences TOOL DEF (de
manière locale)

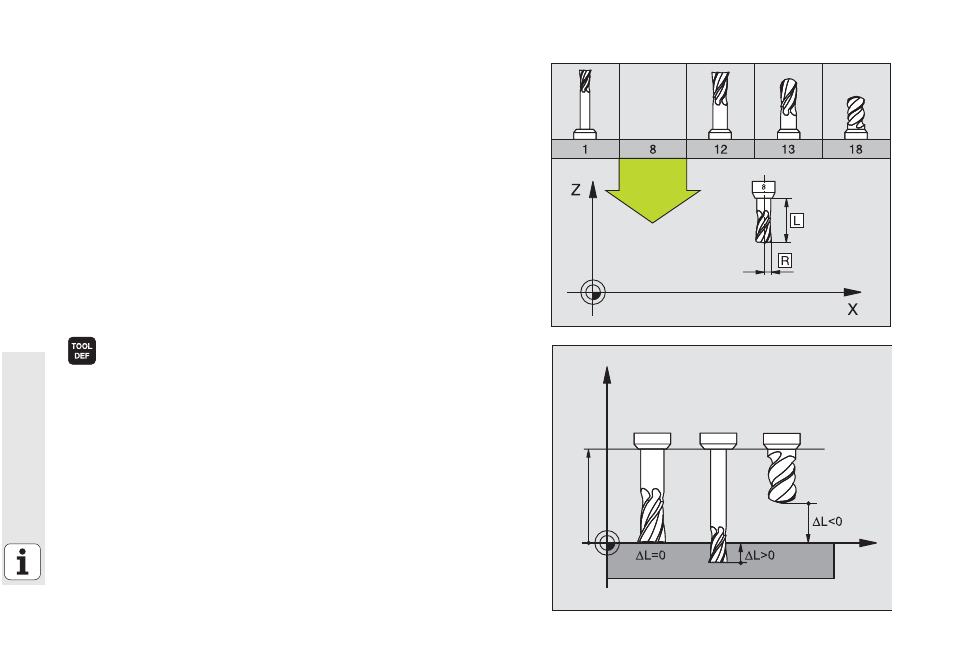

8 Numéro d'outil
8 Longueur d'outil L
8 Rayon d'outil R
8 La longueur d'outil est à programmer comme étant la différence de
longueur L0 par rapport à l'outil zéro:
„ L>L0: Outil plus long que l'outil zéro
„ L<L0: Outil plus court que l'outil zéro
8 Déterminer la longueur réelle de l'outil à l'aide d'un appareil de pré-
réglage d'outils; on programme la longueur ainsi obtenue.
Z
X
L
0
