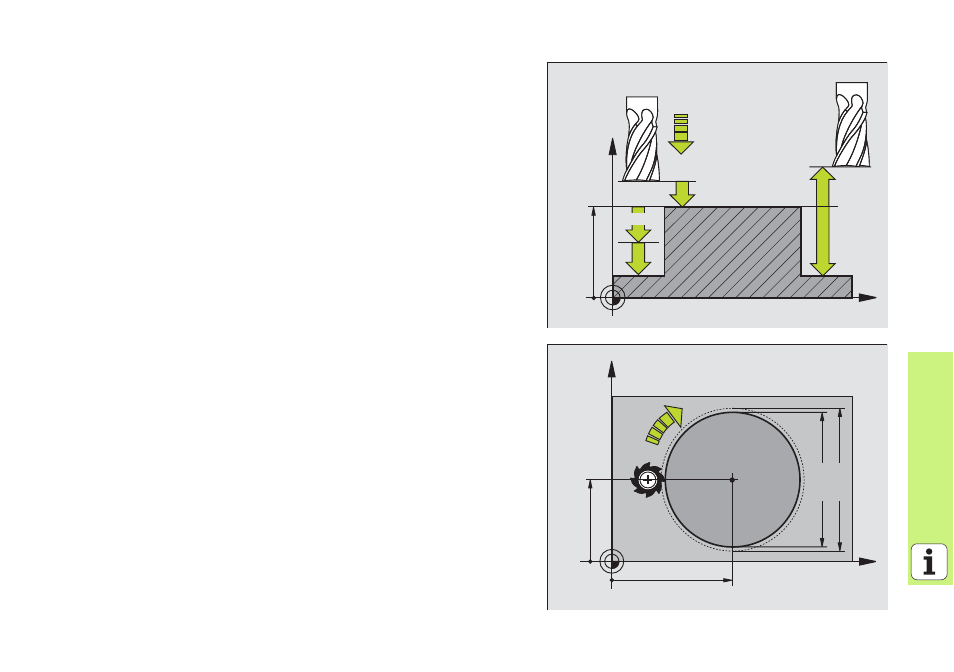

FINITION DE TENON CIRCULAIRE (cycle 215)
8 CYCL DEF: Sélectionner le cycle 215 FINITION DE TENON CIRCULAIRE
8 Distance d'approche: Q200
8 Profondeur: Distance entre la surface de la pièce et le fond du tenon:
Q201
8 Avance plongée en profondeur: Q206
8 Profondeur de passe: Q202
8 Avance fraisage: Q207
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Centre 1er axe: Q216
8 Centre 2ème axe: Q217
8 Diamètre pièce brute: Q222
8 Diamètre pièce finie: Q223
La TNC pré-positionne automatiquement l'outil dans l'axe d'outil et dans
le plan d'usinage. Si la valeur de Profondeur de passe est supérieure ou
égale à la valeur Profondeur, l'outil se déplace en une passe à la
profondeur.
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
