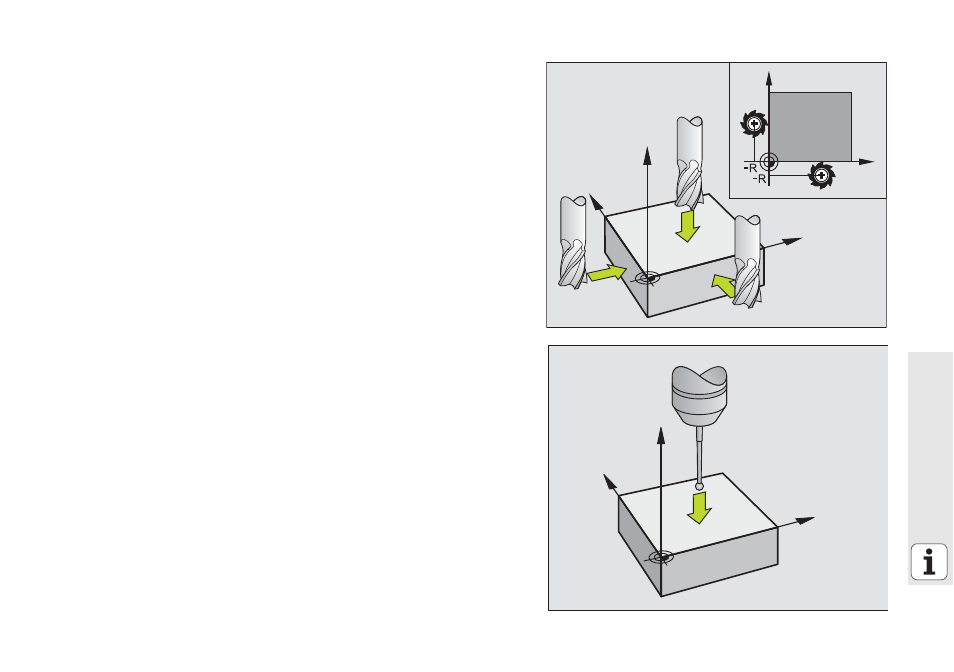

Initialisation du point de référence sans palpeur 3D
Lors de l'initialisation du point de référence, l'affichage de la TNC est
initialisé aux coordonnées d'une position pièce connue:
8 Installer l'outil zéro de rayon connu
8 Sélectionner le mode Manuel ou Manivelle électronique
8 Affleurer la surface de référence dans l'axe d'outil et introduire la
longueur de l'outil
8 Affleurer les surfaces de référence dans le plan d'usinage et introduire
la position du centre de l'outil
Dégauchissage et mesure avec les palpeurs 3D
Le dégauchissage de la machine s'effectue de manière à la fois rapide,
simple et précise à l'aide d'un palpeur 3D de HEIDENHAIN.
Outre les fonctions de palpage pour préparer la machine en modes
Manuel et Manivelle électronique, la commande propose de nombreux
cycles de mesure dans les modes Exécution de programme (cf.
également Manuel d'utilisation des cycles palpeurs):
„ Cycles de mesure pour enregistrer et compenser le désaxage d'une
pièce
„
Cycles de mesure pour l'initialisation automatique d'un point de
référence
„ Cycles de mesure pour l'étalonnage automatique de la pièce avec
comparaison de tolérances et correction automatique d'outil
