Rainurage (cycle 253), 66 poch e s, ten ons et r a in ur es – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuel d'utilisation
Page 66
66
Poch
e
s, ten
ons et r
a
in
ur
es

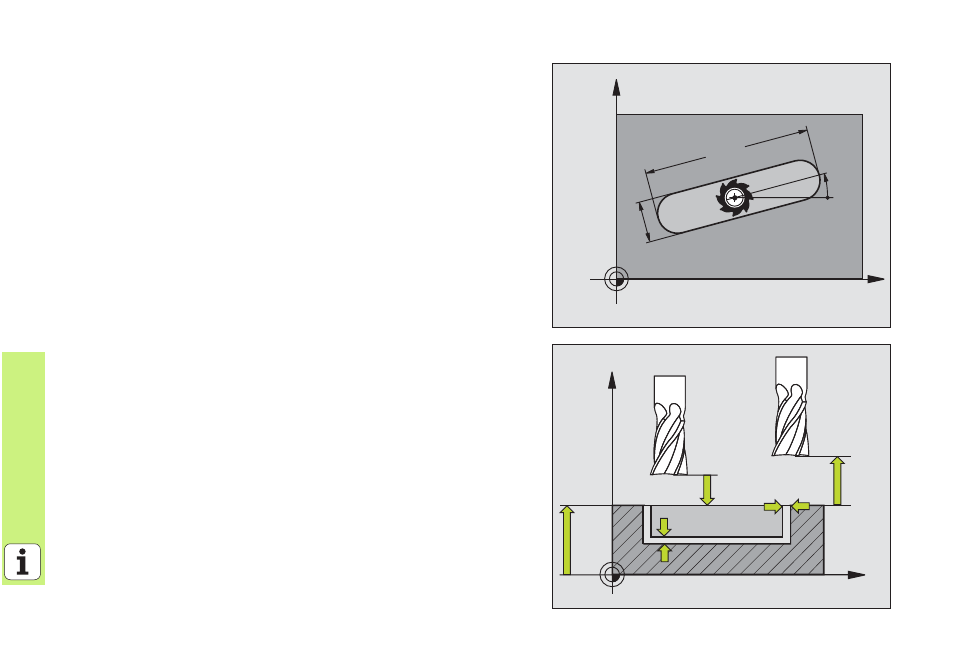

RAINURAGE (cycle 253)
8
CYCL DEF: Sélectionner le cycle 253 RAINURAGE
8
Opérations d'usinage (0/1/2): Q215
8
1er côté: Q218
8
2ème côté: Q219
8
Surépaisseur de finition latérale: Q368
8
Angle de rotation de toute la rainure: Q374
8
Position rainure (0/1/2/3/4): Q367
8
Avance fraisage: Q207
8
Mode fraisage: Q351 En avalant: +1, en opposition: -1
8
Profondeur: Distance entre la surface de la pièce et le fond de la
rainure: Q201
8
Profondeur de passe: Q202
8
Surépaisseur de finition en profondeur: Q369
8
Avance plongée en profondeur: Q206
8
Passe de finition: Q338
8
Distance d'approche: Q200
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Stratégie de plongée: Q366 0 = plongée perpendiculaire, 1 = plongée
pendulaire
8
Avance de finition: Q385
X
Y
Q21
9
Q218
Q224
X
Z
Q200
Q204
Q203
Q369
Q368
