HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuel d'utilisation
Page 55
55
Cycle
s
d’
u
s
in
age
d
e
trous
et
fil
e
ts

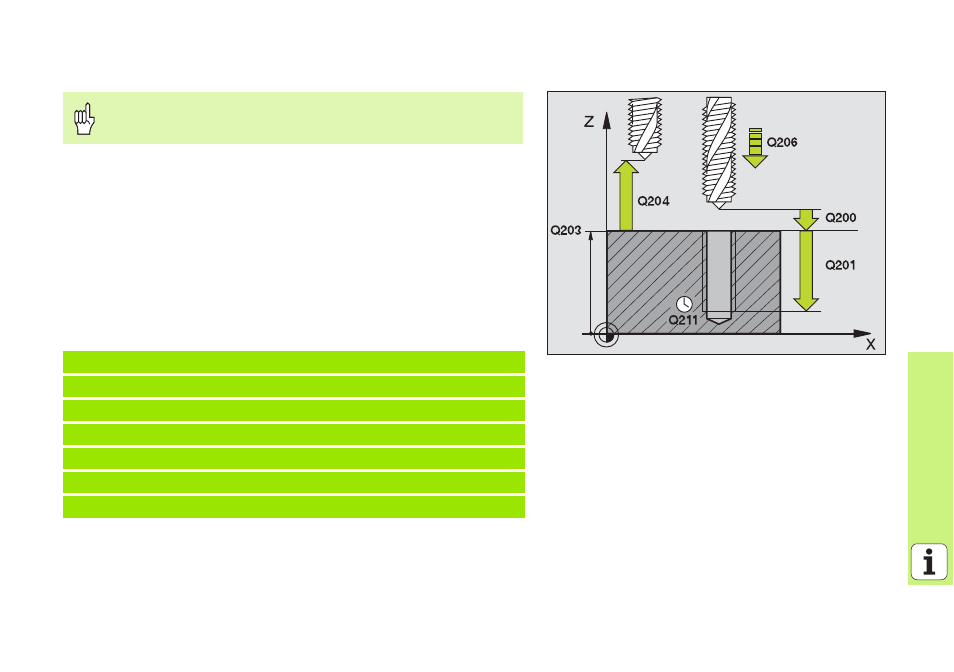

NOUVEAU TARAUDAGE (cycle 206) avec mandrin de compensation
8
Installer le mandrin de compensation linéaire
8
CYCL DEF: Sélectionner le cycle 206 NOUVEAU TARAUDAGE
8
Distance d’approche: Q200
8
Profondeur de perçage: Longueur du filet = distance entre la surface
de la pièce et la fin du filet: Q201
8
Avance F = vitesse de rotation broche S x pas de vis P: Q206
8
Temporisation au fond (introduire une valeur comprise entre 0 et 0,5
seconde): Q211
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4!
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2
;DISTANCE D’APPROCHE
Q201=-20
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q211=0.25
;TEMPO. AU FOND
Q203=+25
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
