Définition avec vecteur (PLANE VECTOR)
8 Sélectionner FONCTIONS TNC SPECIALES
8 Sélectionner INCLINAISON PLAN D'USINAGE, PLANE VECTOR
8 Composante X du vecteur de base? : Composante X BX du vecteur de

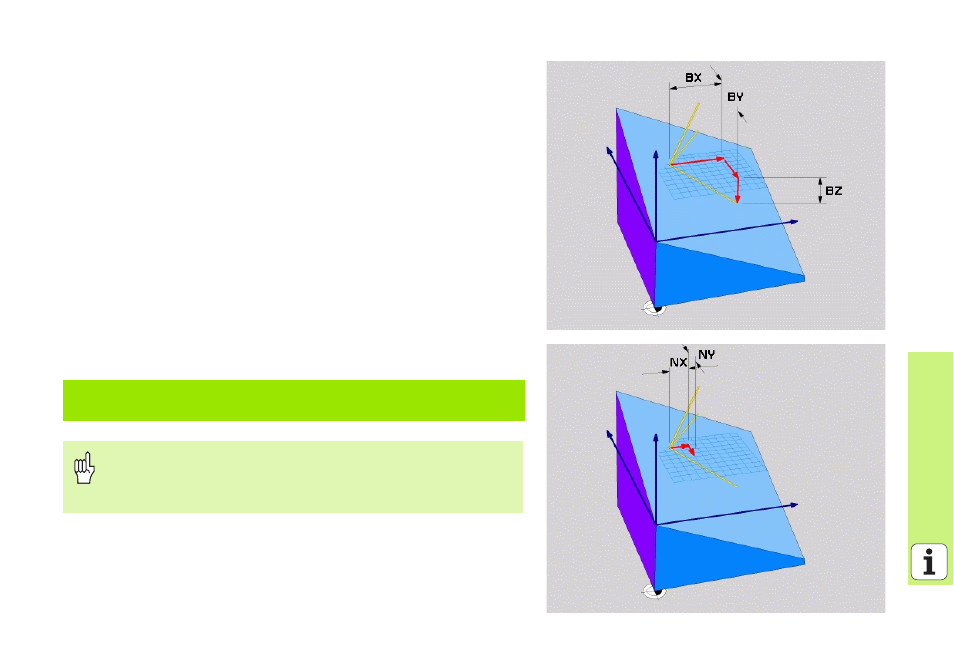

base B (cf. figure en haut et à droite)
8 Composante Y du vecteur de base? : Composante Y BY du vecteur de
base B (cf. figure en haut et à droite)
8 Composante Z du vecteur de base? : Composante Z BZ du vecteur de
base B (cf. figure en haut et à droite)
8 Composante X du vecteur normal? : Composante X NX du vecteur
normal N (cf. figure en bas et à droite)
8 Composante Y du vecteur normal? : Composante Y NY du vecteur
normal N (cf. figure en bas et à droite)
8 Composante Z du vecteur normal? : Composante Z NZ du vecteur
normal N
8 Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 110)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Remarques avant que vous ne programmiez
En interne, la TNC calcule des vecteurs normaux à partir des
valeurs que vous avez introduites.
