Définition angles dans l'espace (PLANE SPATIAL)
8
Sélectionner FONCTIONS TNC SPECIALES
8
Sélectionner INCLINAISON PLAN D'USINAGE, PLANE SPATIAL
8
Angle dans l’espace A?

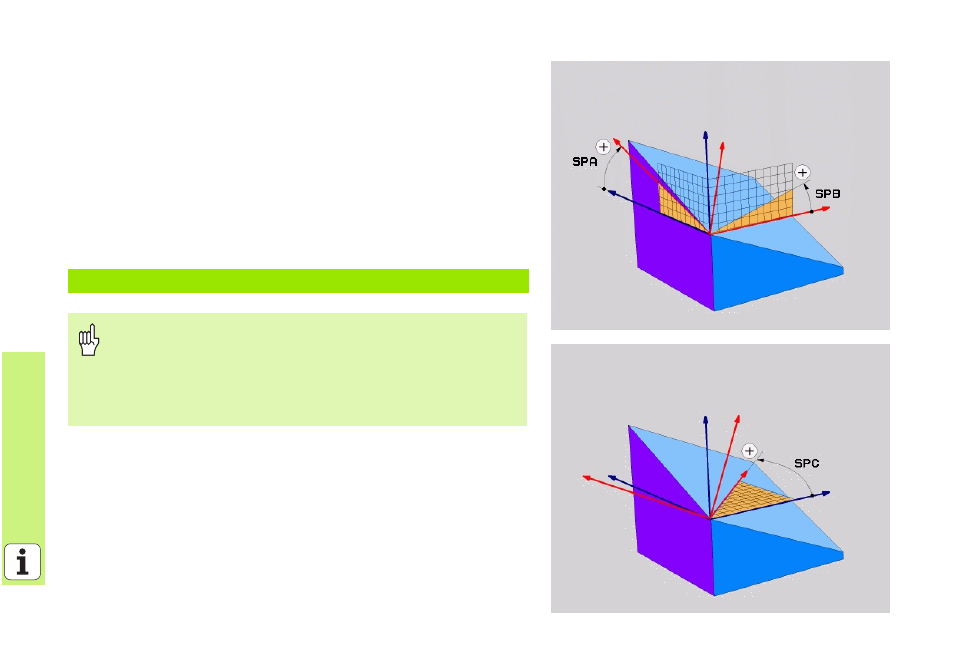

: Angle de rotation SPA autour de l'axe
machine X (cf. figure en haut et à droite)
8
Angle dans l’espace B?
: Angle de rotation SPB autour de l'axe
machine Y (cf. figure en haut et à droite)
8
Angle dans l’espace C?
: Angle de rotation SPC autour de l'axe
machine Z (cf. figure en bas et à droite)
8
Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 110)
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE DIST10 F500 SEQ-
Remarques avant que vous ne programmiez
Vous devez toujours définir les trois angles dans l'espace
SPA
, SPB et SPC, même si l'un d'entre eux est égal à 0.
L'ordre chronologique des rotations défini préalablement est
valable indépendamment de l'axe d'outil actif.
