Définition angles de projection (PLANE PROJECTED)
8 Sélectionner FONCTIONS TNC SPECIALES
8 Sélectionner INCLINAISON PLAN D'USINAGE, PLANE PROJECTED

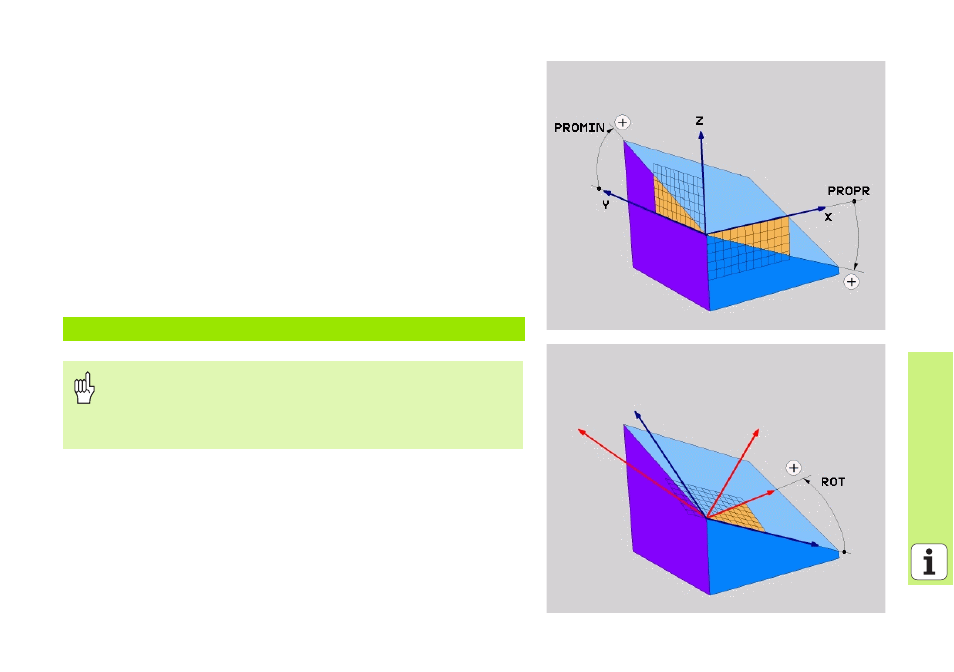

8 Angle proj. 1er plan de coord.? : Angle projeté du plan d'usinage
incliné dans le 1er plan de coordonnées du système de coordonnées
machine (cf. figure en haut et à droite)
8 Angle proj. 2ème plan de coord.? : Angle projeté dans le 2ème plan
de coordonnées du système de coordonnées machine (cf. figure en
haut et à droite)
8 Angle ROT du plan incliné? : Rotation du système de coordonnées
incliné autour de l'axe d'outil incliné (par analogie, correspond à une
rotation avec le cycle 10 ROTATION; cf. fig. en bas et à droite)
8 Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 110)
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE DIST10 F500
Remarques avant que vous ne programmiez
Vous ne pouvez utiliser les angles de projection que pour
l'usinage d'un parallélépipède. Si tel n'est pas le cas,
l'usinage peut induire des distorsions sur la pièce.
