Graphismes et affichages d'état
Définir la pièce dans la fenêtre du graphisme
Le dialogue de la pièce brute BLK-Form apparaît automatiquement à
l'ouverture d'un nouveau programme.
„
Ouvrir un nouveau programme ou appuyer sur la softkey BLK FORM
dans le programme déjà ouvert
„ Axe de broche
„ Point MIN et point MAX
Ci-dessous, une sélection des fonctions les plus fréquemment utilisées.

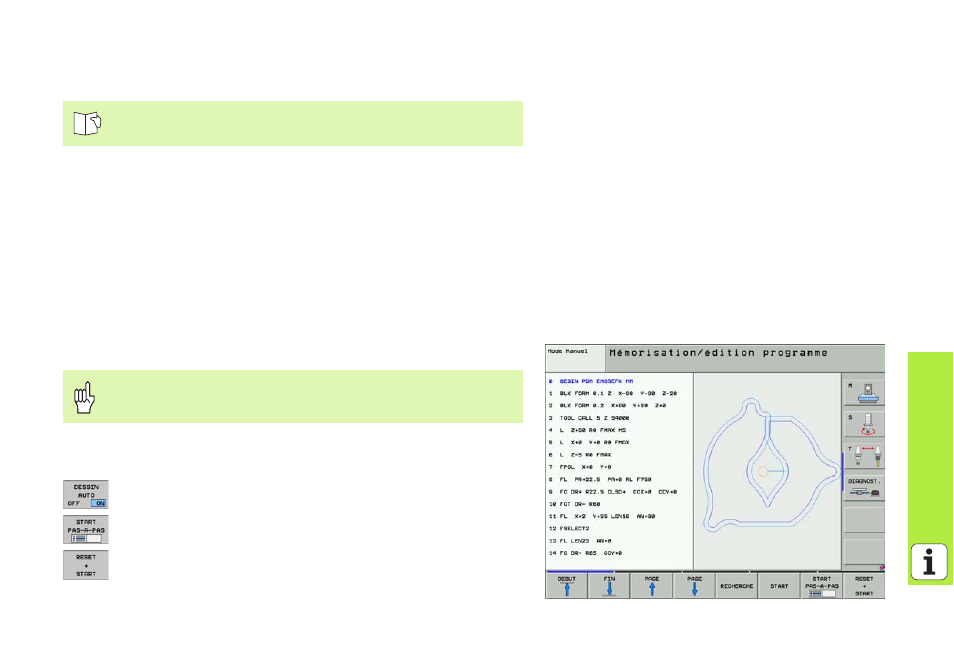

Graphisme de programmation
Pendant l'introduction du programme, la TNC peut représenter le contour
programmé par un graphisme en 2D:
8 Dessin automatique du contour
8 Lancer le graphisme manuellement
8 Lancer le graphisme pas à pas
Cf. „Graphismes et affichages d'état“
Sélectionner le partage d’écran
PROGRAMME+GRAPHISME!
